Модель по заводскому CAD. Вращение и размеры — в окне модели.
Артикул 84447200. Настройка 2,5–50 мбар, подключение M16, IP54.
Диапазон настройки: 2,5–50 мбар · Контролируемая величина: Избыточное давление газа или воздуха · Электрическое подключение: Винтовые клеммы, кабельный ввод M16 · Степень защиты: IP54

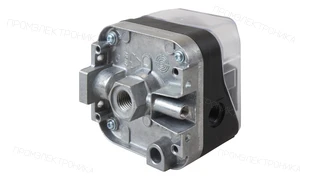

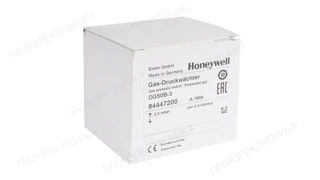

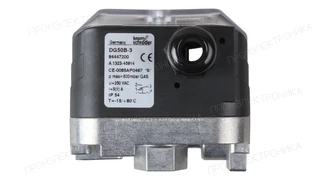

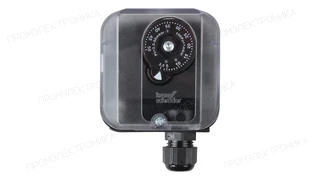

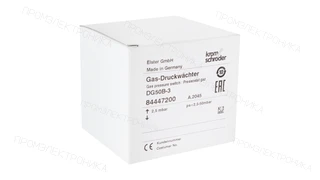

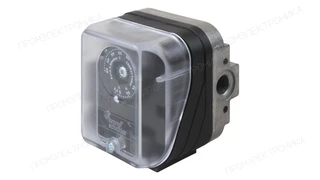

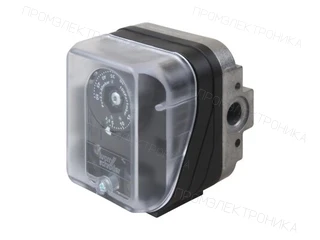

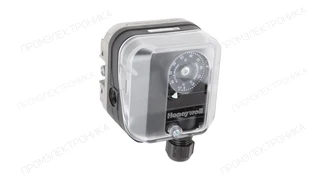

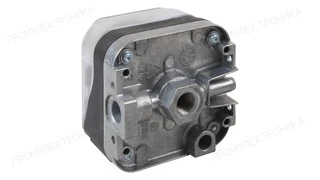

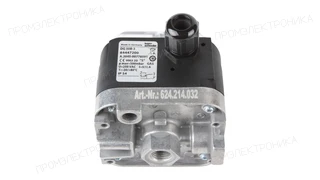

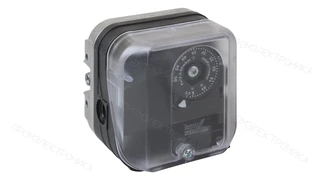

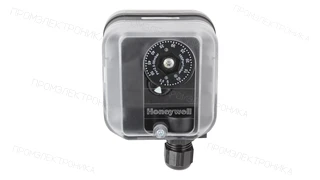

Документация для оборудования2 материалов; язык и редакция указаны отдельноKromschröder DG50B-3 — датчик-реле давления, артикул 84447200. Диапазон настройки 2,5–50 мбар. Назначение этого исполнения: избыточное давление газа или воздуха. Реле выдаёт дискретный сигнал при достижении установленного давления.
Индекс B относится к контролю избыточного давления. Для разрежения или перепада следует отдельно проверить исполнение DG..U и схему среды.
| Модель | Настройка | Назначение |
|---|---|---|
| DG50B-3 | 2,5–50 мбар | Избыточное давление |
| DG50U-3 | 2,5–50 мбар | Давление / разрежение / перепад |
| DG500B-3 | 100–500 мбар | Избыточное давление |
Перепад переключения 0,8–1,5 мбар — разница между точками срабатывания и возврата, а не диапазон настройки 2,5–50 мбар. Предельное входное давление 500 мбар также не является уставкой.
Перед заказом укажите среду, требуемую уставку, назначение контакта в цепи защиты и монтажное положение. После монтажа уставку проверяют измерительным прибором: положение корпуса влияет на точку срабатывания. Для точной схемы штуцеров и клемм используйте инструкцию DG..B/DG..U.
Отправьте обозначение, количество и фото шильдика через форму заявки на этой странице. Цена, наличие и срок поставки подтверждаются в коммерческом предложении.
Здесь используется переключающий контакт. Для аналогового измерения нужен отдельный преобразователь давления.
Диапазон определяет возможную уставку; перепад — разницу между срабатыванием и возвратом контакта.
Нет. Дополнительно сверяют B/U, суффикс электрического исполнения, среду и функцию в схеме.
DG 50B-3
Артикул 84447200. Параметры исполнения проверены по ProFi 07.10.2026.
DG Тип50 Диапазон настройкиB Функция-3 Электрическое подключениеПеред заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.
Точная схема запчастей для 84447200 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.
Подобрать запчасти по маркировкеНа отдельной странице можно распознать маркировку по фото или загрузить BOM из Excel, Word и CSV.
