Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

DG 6BG-3K2 · 3D-модель
Kromschroder · Реле давления

Kromschroder DG 6BG-3K2 — реле давления — 84447122

MPN / артикул: 84447122
Kromschroder

Реле давления газа: диапазон настройки: 0.4-6 мбар; максимальное рабочее давление: 600 мбар.

Производитель реле давленияKromschroder
MPN / артикул84447122
РазделРеле давления
Единицашт

Серия: DG · Тип оборудования или детали: Датчик или реле давления газа · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DG · Контролируемое давление: Избыточное давление · Степень защиты: IP54 · Производитель реле давления: Kromschroder

Документация для оборудования9 материалов; язык и редакция указаны отдельно

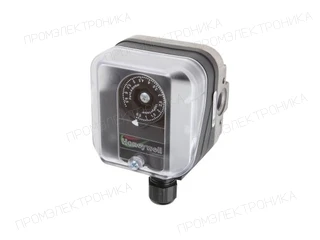

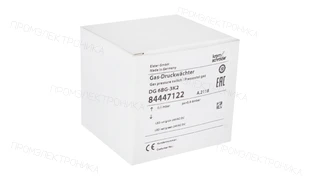

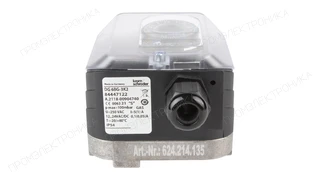

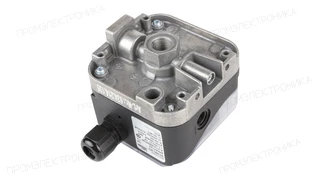

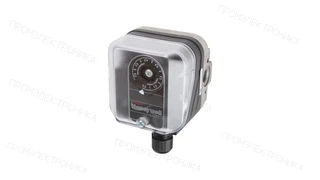

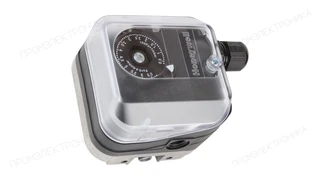

Фото товара

Kromschroder DG 6BG-3K2 — реле давления — 84447122

1 / 7

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DG 6BG-3K2 — реле давления — 84447122

Реле давления газа: диапазон настройки: 0.4-6 мбар; максимальное рабочее давление: 600 мбар.

Параметры исполнения

Диапазон настройки
0.4-6 мбар
Максимальное рабочее давление
600 мбар
Рабочая среда
воздух, горючие газы
Функция
Переключение при повышении избыточного давления
Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 54
Степень защиты
IP54
Рабочая температура окр. среды
от -15 до 80 °C
С позолоченными контактами
Да
Тип
Реле давления газа

Проверка перед заменой и заказом

Укажите маркировку 84447122 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 84447122, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
0.32
Ширина, см
5
Высота, см
7.6
Длина, см
7
Степень защиты
IP54
Рабочая температура окр. среды
от -15 до 80 °C
Диапазон срабатывания
от 0,2 до 0,3 мбар
Максимальное рабочее давление
600 мбар
Код производителя
84447122
Рабочая среда
воздух, горючие газы
Типообозначение
DG 6BG-3K2
Серия
DG
Код ТН ВЭД
85365080
Страна происхождения
DE
Тип
Реле давления газа
Диапазон настройки
0.4-6 мбар
Функция
Переключение при повышении избыточного давления
С позолоченными контактами
Да
Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 54
Обратная связь
Красный/зелёный/красный сигнальный светодиод на 24 В AC/DC
Единица продажи
шт
MPN / артикул
84447122
Точное исполнение

Как выбрать эту модель

DG 6BG-3K2

Артикул 84447122. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 6 параметров
DG Тип
Реле давления газа
6 Диапазон настройки
0.4-6 мбар
B Функция
Переключение при повышении избыточного давления
G С позолоченными контактами
Да
-3 Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 54
K2 Обратная связь
Красный/зелёный/красный сигнальный светодиод на 24 В AC/DC

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84447122

DG 6UG-3K2

84447277
Отличий: 1
Функция
Эта модель · 84447122Переключение при повышении избыточного давления
84447277Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
Совпадающие параметры · 5
Тип
Реле давления газа
Диапазон настройки
0.4-6 мбар
С позолоченными контактами
Да
Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 54
Обратная связь
Красный/зелёный/красный сигнальный светодиод на 24 В AC/DC
Сравнение с 84447122

DG 6UG-4K2

84447001
Отличий: 2
Функция
Эта модель · 84447122Переключение при повышении избыточного давления
84447001Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
Электрическое подключение
Эта модель · 84447122Через винтовые клеммы и кабельный ввод M16, IP 54
84447001Через винтовые клеммы и кабельный ввод M16, IP 65
Совпадающие параметры · 4
Тип
Реле давления газа
Диапазон настройки
0.4-6 мбар
С позолоченными контактами
Да
Обратная связь
Красный/зелёный/красный сигнальный светодиод на 24 В AC/DC
Сравнение с 84447122

DG 6UG-9K2

84447002
Отличий: 2
Функция
Эта модель · 84447122Переключение при повышении избыточного давления
84447002Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
Электрическое подключение
Эта модель · 84447122Через винтовые клеммы и кабельный ввод M16, IP 54
84447002Через 4-контактный штекер с ответной частью, IP 65
Совпадающие параметры · 4
Тип
Реле давления газа
Диапазон настройки
0.4-6 мбар
С позолоченными контактами
Да
Обратная связь
Красный/зелёный/красный сигнальный светодиод на 24 В AC/DC
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 84447122 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

Документ — сверьте маркировку и исполнениеRU · Документ — проверьте исполнение
DG..H, DG..N, DG..I (RU)RU · Документ — проверьте исполнение · ред. 09-25 · 2025-09-18
DG..B, DG..U (RU)RU · Документ — проверьте исполнение · ред. 04-25 · 2025-04-09
DG (RU)RU · Документ — проверьте исполнение · ред. 02-13 · 2013-05-21
DG..T (EN)EN · Документ — проверьте исполнение · ред. 12-25 · 2026-02-11
DG..H, DG..N, DG..I (EN)EN · Документ — проверьте исполнение · ред. 09-25 · 2025-09-18
DG..B, DG..U (EN)EN · Документ — проверьте исполнение · ред. 04-25 · 2025-04-09
DG..S (EN)EN · Документ — проверьте исполнение · ред. 01-24 · 2024-03-01
DG (EN)EN · Документ — проверьте исполнение · ред. 03-21 · 2021-03-30
