Модель по заводскому CAD. Вращение и размеры — в окне модели.

DG 150UG-4 · 3D-модель
Kromschroder · Реле давления

Kromschroder DG 150UG-4 — реле давления — 84447030

MPN / артикул: 84447030
Kromschroder

Реле давления газа: диапазон настройки: 30-150 мбар; максимальное рабочее давление: 600 мбар.

Производитель реле давленияKromschroder
MPN / артикул84447030
РазделРеле давления
Единицашт

Серия: DG · Тип оборудования или детали: Датчик или реле давления газа · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DG · Контролируемое давление: Дифференциальное давление · Контролируемое давление: Нагнетательное давление · Контролируемое давление: Разрежение

Документация для оборудования9 материалов; язык и редакция указаны отдельно

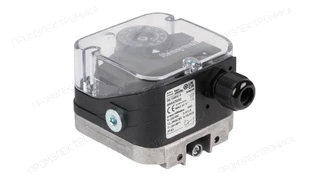

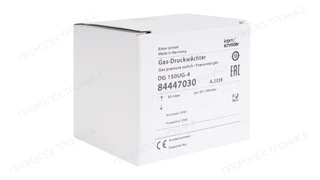

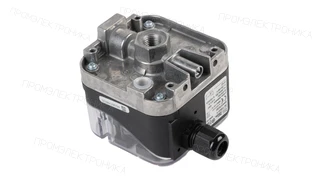

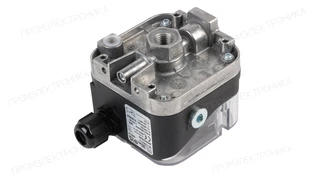

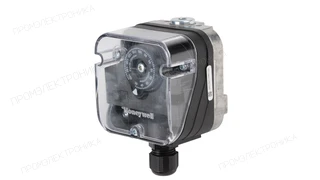

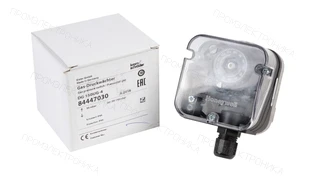

Фото товара

Kromschroder DG 150UG-4 — реле давления — 84447030

1 / 10

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DG 150UG-4 — реле давления — 84447030

Реле давления газа: диапазон настройки: 30-150 мбар; максимальное рабочее давление: 600 мбар.

Параметры исполнения

Диапазон настройки
30-150 мбар
Максимальное рабочее давление
600 мбар
Рабочая среда
воздух, горючие газы
Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
Тип соединения
Rp 1/8"
Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 65
Степень защиты
IP65
Диапазон срабатывания
от 3 до 5 мбар
Рабочая температура окр. среды
от -15 до 80 °C
С позолоченными контактами
Да

Проверка перед заменой и заказом

Укажите маркировку 84447030 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 84447030, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
0.32
Ширина, см
5
Высота, см
7.6
Длина, см
7
Тип соединения
Rp 1/8"
Рабочая температура окр. среды
от -15 до 80 °C
Степень защиты
IP65
Диапазон срабатывания
от 3 до 5 мбар
Максимальное рабочее давление
600 мбар
Код производителя
84447030
Рабочая среда
воздух, горючие газы
Типообозначение
DG 150UG-4
Серия
DG
Код ТН ВЭД
85365080
Страна происхождения
DE
Тип
Реле давления газа
Диапазон настройки
30-150 мбар
Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
С позолоченными контактами
Да
Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 65
Единица продажи
шт
MPN / артикул
84447030
Точное исполнение

Как выбрать эту модель

DG 150UG-4

Артикул 84447030. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 5 параметров
DG Тип
Реле давления газа
150 Диапазон настройки
30-150 мбар
U Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
G С позолоченными контактами
Да
-4 Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 65

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84447030

DG 6UG-4

84447000
Отличий: 1
Диапазон настройки
Эта модель · 8444703030-150 мбар
844470000.4-6 мбар
Совпадающие параметры · 4
Тип
Реле давления газа
Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
С позолоченными контактами
Да
Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 65
Сравнение с 84447030

DG 10UG-4

84447010
Отличий: 1
Диапазон настройки
Эта модель · 8444703030-150 мбар
844470101-10 мбар
Совпадающие параметры · 4
Тип
Реле давления газа
Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
С позолоченными контактами
Да
Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 65
Сравнение с 84447030

DG 30UG-4

84447015
Отличий: 1
Диапазон настройки
Эта модель · 8444703030-150 мбар
844470152.5-30 мбар
Совпадающие параметры · 4
Тип
Реле давления газа
Функция
Переключение при повышении избыточного давления (газ/воздух), разрежения (воздух), перепада давления (воздух–воздух)
С позолоченными контактами
Да
Электрическое подключение
Через винтовые клеммы и кабельный ввод M16, IP 65
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 84447030 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

Документ — сверьте маркировку и исполнениеRU · Документ — проверьте исполнение
DG..H, DG..N, DG..I (RU)RU · Документ — проверьте исполнение · ред. 09-25 · 2025-09-18
DG..B, DG..U (RU)RU · Документ — проверьте исполнение · ред. 04-25 · 2025-04-09
DG (RU)RU · Документ — проверьте исполнение · ред. 02-13 · 2013-05-21
DG..T (EN)EN · Документ — проверьте исполнение · ред. 12-25 · 2026-02-11
DG..H, DG..N, DG..I (EN)EN · Документ — проверьте исполнение · ред. 09-25 · 2025-09-18
DG..B, DG..U (EN)EN · Документ — проверьте исполнение · ред. 04-25 · 2025-04-09
DG..S (EN)EN · Документ — проверьте исполнение · ред. 01-24 · 2024-03-01
DG (EN)EN · Документ — проверьте исполнение · ред. 03-21 · 2021-03-30
