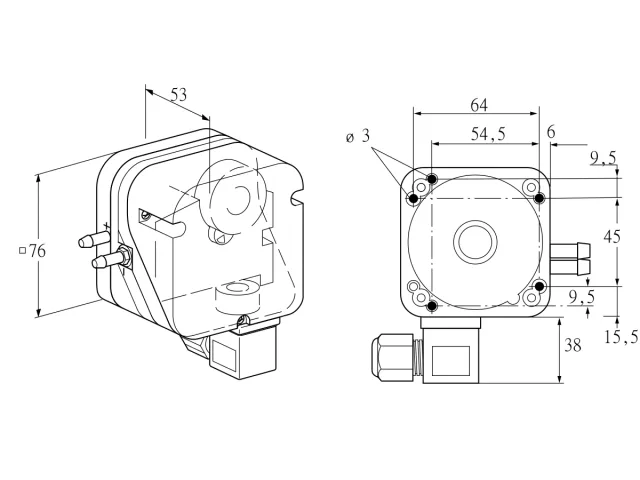

Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

DL 50K-9 · 3D-модель
Kromschroder · Датчики и реле давления воздуха

Kromschroder DL 50K-9 — реле давления — 84444842

MPN / артикул: 84444842
Kromschroder

Для контроля избыточного давления, разрежения и перепада давления воздуха и дымовых газов. Сертифицировано в EU.

Производитель автоматикиKromschroder
Артикул84444842
РазделДатчики и реле давления воздуха
Единицашт

Серия: DL · Тип оборудования или детали: Реле давления воздуха · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования8 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder DL 50K-9 — реле давления — 84444842

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для контроля избыточного давления, разрежения и перепада давления воздуха и дымовых газов. Сертифицировано в EU.

Перед заказом проверьте артикул 84444842, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
84444842
Типообозначение
DL 50K-9
Серия
DL
Код ТН ВЭД
85365080
Страна происхождения
DE
Тип
Реле давления воздуха
Диапазон настройки
2.5-50 мбар; допускается применение как реле давления специального исполнения
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через 4-контактный штекер с ответной частью, IP 65
Единица продажи
шт
Артикул производителя
84444842
Точное исполнение

Как выбрать эту модель

DL 50K-9

Артикул 84444842. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 4 параметров
DL Тип
Реле давления воздуха
50 Диапазон настройки
2.5-50 мбар; допускается применение как реле давления специального исполнения
K Корпус
Со штуцером для трубки и маховиком
-9 Электрическое подключение
Через 4-контактный штекер с ответной частью, IP 65

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84444842

DL 50K-3

84444816
Отличий: 1
Электрическое подключение
Эта модель · 84444842Через 4-контактный штекер с ответной частью, IP 65
84444816Через винтовые клеммы
Совпадающие параметры · 3
Тип
Реле давления воздуха
Диапазон настройки
2.5-50 мбар; допускается применение как реле давления специального исполнения
Корпус
Со штуцером для трубки и маховиком
Сравнение с 84444842

DL 3K-3

84444608
Отличий: 2
Диапазон настройки
Эта модель · 844448422.5-50 мбар; допускается применение как реле давления специального исполнения
844446080.2-3 мбар; допускается применение как реле давления специального исполнения
Электрическое подключение
Эта модель · 84444842Через 4-контактный штекер с ответной частью, IP 65
84444608Через винтовые клеммы
Совпадающие параметры · 2
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
Сравнение с 84444842

DL 3,5K-3

84444630
Отличий: 2
Диапазон настройки
Эта модель · 844448422.5-50 мбар; допускается применение как реле давления специального исполнения
844446300.3-3,5 мбар
Электрическое подключение
Эта модель · 84444842Через 4-контактный штекер с ответной частью, IP 65
84444630Через винтовые клеммы
Совпадающие параметры · 2
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 84444842 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

DL..A, DL..K (RU)RU · PDF на prom-elec.com · ред. 12-24 · 2024-12-13
DL..H, DL..N (RU)RU · PDF на prom-elec.com · ред. 05-22 · 2022-06-03
DL (EN)EN · PDF на prom-elec.com · ред. 01-25 · 2025-01-28
DL..A, DL..K (EN)EN · PDF на prom-elec.com · ред. 12-24 · 2024-12-13
DL..H, DL..N (EN)EN · PDF на prom-elec.com · ред. 05-22 · 2022-04-25
DL..ALT (EN)EN · PDF на prom-elec.com · ред. 07-21 · 2021-08-04
DL..ALT (EN)EN · PDF на prom-elec.com · ред. 05-21 · 2021-05-26
DL..AT, DL..KT (EN, FR, ES)EN · PDF на prom-elec.com · ред. 02-09 · 2017-04-26
