Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

DL 8K-3 · 3D-модель
Kromschroder · Реле давления

Kromschroder DL 8K-3 — реле давления — 84444740

MPN / артикул: 84444740
Kromschroder

Реле давления воздуха: диапазон настройки: 0.5-8 мбар; максимальное рабочее давление: 50 мбар.

Производитель реле давленияKromschroder
MPN / артикул84444740
РазделРеле давления
Единицашт

Серия: DL · Тип оборудования или детали: Реле давления воздуха · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DL · Контролируемое давление: Избыточное давление · Степень защиты: IP65 · Производитель реле давления: Kromschroder

Документация для оборудования9 материалов; язык и редакция указаны отдельно

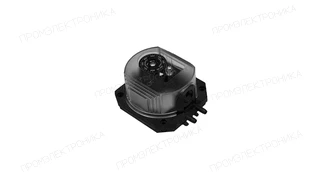

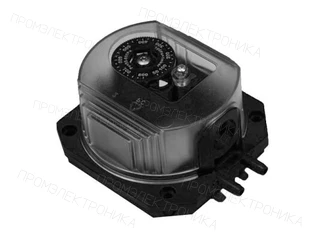

Фото товара

Kromschroder DL 8K-3 — реле давления — 84444740

1 / 3

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DL 8K-3 — реле давления — 84444740

Реле давления воздуха: диапазон настройки: 0.5-8 мбар; максимальное рабочее давление: 50 мбар.

Параметры исполнения

Диапазон настройки
0.5-8 мбар
Максимальное рабочее давление
50 мбар
Рабочая среда
воздух, горючие газы
Для контроля
избыточного давления
Электрическое подключение
Через винтовые клеммы
Степень защиты
IP65
Рабочая температура окр. среды
от -20 до 85 °C
Тип
Реле давления воздуха

Проверка перед заменой и заказом

Укажите маркировку 84444740 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 84444740, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
0.2
Ширина, см
4.7
Высота, см
8.5
Длина, см
8.9
Рабочая температура окр. среды
от -20 до 85 °C
Степень защиты
IP65
Диапазон срабатывания
от 0,17 до 0,3 мбар
Максимальное рабочее давление
50 мбар
Для контроля
избыточного давления
Код производителя
84444740
Принцип работы
дифференциальный
Рабочая среда
воздух, горючие газы
Типообозначение
DL 8K-3
Серия
DL
Код ТН ВЭД
90262080
Страна происхождения
DE
Тип
Реле давления воздуха
Диапазон настройки
0.5-8 мбар
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Единица продажи
шт
MPN / артикул
84444740
Точное исполнение

Как выбрать эту модель

DL 8K-3

Артикул 84444740. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 4 параметров
DL Тип
Реле давления воздуха
8 Диапазон настройки
0.5-8 мбар
K Корпус
Со штуцером для трубки и маховиком
-3 Электрическое подключение
Через винтовые клеммы

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84444740

DL 3K-3

84444608
Отличий: 1
Диапазон настройки
Эта модель · 844447400.5-8 мбар
844446080.2-3 мбар; допускается применение как реле давления специального исполнения
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Сравнение с 84444740

DL 3,5K-3

84444630
Отличий: 1
Диапазон настройки
Эта модель · 844447400.5-8 мбар
844446300.3-3,5 мбар
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Сравнение с 84444740

DL 24K-3

84444640
Отличий: 1
Диапазон настройки
Эта модель · 844447400.5-8 мбар
844446402-24 мбар
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и маховиком
Электрическое подключение
Через винтовые клеммы
Обслуживание

Запчасти по Part Detective

Перечень для артикула 84444740: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5084 · Позиций: 5

DL 8K-3

Изображение схемы для этой редакции пока недоступно. Ниже приведён подтверждённый перечень деталей.

  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.3Кол-во1
  4. Поз.4Кол-во1
  5. Поз.5Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.
