Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

DL 1,5A-3 · 3D-модель
Kromschroder · Реле давления

Kromschroder DL 1,5A-3 — реле давления — 84444411

MPN / артикул: 84444411
Kromschroder

Реле давления воздуха: диапазон настройки: -0.5-+1,5 мбар; максимальное рабочее давление: 50 мбар.

Производитель реле давленияKromschroder
MPN / артикул84444411
РазделРеле давления
Единицашт

Серия: DL · Тип оборудования или детали: Реле давления воздуха · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DL · Контролируемое давление: Дифференциальное давление · Контролируемое давление: Избыточное давление · Контролируемое давление: Разрежение

Документация для оборудования9 материалов; язык и редакция указаны отдельно

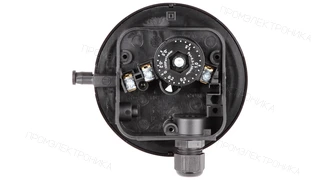

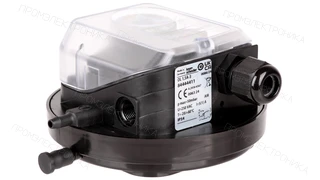

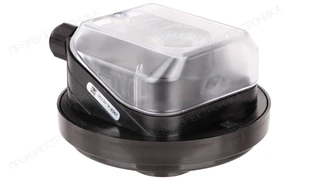

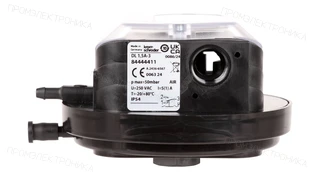

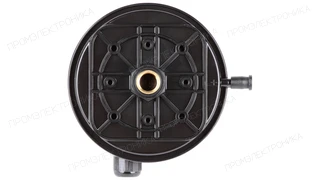

Фото товара

Kromschroder DL 1,5A-3 — реле давления — 84444411

1 / 10

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DL 1,5A-3 — реле давления — 84444411

Реле давления воздуха: диапазон настройки: -0.5-+1,5 мбар; максимальное рабочее давление: 50 мбар.

Параметры исполнения

Диапазон настройки
-0.5-+1,5 мбар
Максимальное рабочее давление
50 мбар
Рабочая среда
воздух, горючие газы
Для контроля
избыточного давления, дифференциального давления, давления разряжения
Тип соединения
Rp 1/4"
Электрическое подключение
Через винтовые клеммы
Степень защиты
IP54
Рабочая температура окр. среды
от -20 до 80 °C
Тип
Реле давления воздуха

Проверка перед заменой и заказом

Укажите маркировку 84444411 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 84444411, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
0.3
Ширина, см
6.8
Высота, см
10.7
Длина, см
10.7
Степень защиты
IP54
Тип соединения
Rp 1/4"
Рабочая температура окр. среды
от -20 до 80 °C
Диапазон срабатывания
от 0,1 до 0,16 мбар
Максимальное рабочее давление
50 мбар
Код производителя
84444411
Для контроля
избыточного давления, дифференциального давления, давления разряжения
Рабочая среда
воздух, горючие газы
Типообозначение
DL 1,5A-3
Серия
DL
Код ТН ВЭД
90262080
Страна происхождения
DE
Тип
Реле давления воздуха
Диапазон настройки
-0.5-+1,5 мбар
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
Электрическое подключение
Через винтовые клеммы
Единица продажи
шт
MPN / артикул
84444411
Точное исполнение

Как выбрать эту модель

DL 1,5A-3

Артикул 84444411. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 4 параметров
DL Тип
Реле давления воздуха
1,5 Диапазон настройки
-0.5-+1,5 мбар
A Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
-3 Электрическое подключение
Через винтовые клеммы

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84444411

DL 3A-3

84444400
Отличий: 1
Диапазон настройки
Эта модель · 84444411-0.5-+1,5 мбар
844444000.2-3 мбар; допускается применение как реле давления специального исполнения
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
Электрическое подключение
Через винтовые клеммы
Сравнение с 84444411

DL 1,5A-5

84444412
Отличий: 1
Электрическое подключение
Эта модель · 84444411Через винтовые клеммы
84444412Через 4-контактный штекер без ответной части
Совпадающие параметры · 3
Тип
Реле давления воздуха
Диапазон настройки
-0.5-+1,5 мбар
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
Сравнение с 84444411

DL 3A-6

84444401
Отличий: 2
Диапазон настройки
Эта модель · 84444411-0.5-+1,5 мбар
844444010.2-3 мбар; допускается применение как реле давления специального исполнения
Электрическое подключение
Эта модель · 84444411Через винтовые клеммы
84444401Через 4-контактный штекер с ответной частью
Совпадающие параметры · 2
Тип
Реле давления воздуха
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 84444411 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

Документ — сверьте маркировку и исполнениеRU · Документ — проверьте исполнение
DL..A, DL..K (RU)RU · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
DL..H, DL..N (RU)RU · Документ — проверьте исполнение · ред. 05-22 · 2022-06-03
DL (EN)EN · Документ — проверьте исполнение · ред. 01-25 · 2025-01-28
DL..A, DL..K (EN)EN · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
DL..H, DL..N (EN)EN · Документ — проверьте исполнение · ред. 05-22 · 2022-04-25
DL..ALT (EN)EN · Документ — проверьте исполнение · ред. 07-21 · 2021-08-04
DL..ALT (EN)EN · Документ — проверьте исполнение · ред. 05-21 · 2021-05-26
DL..AT, DL..KT (EN, FR, ES)EN · Документ — проверьте исполнение · ред. 02-09 · 2017-04-26
