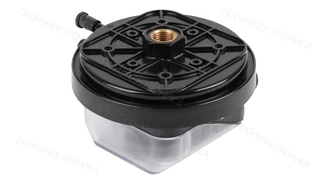

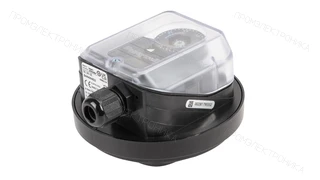

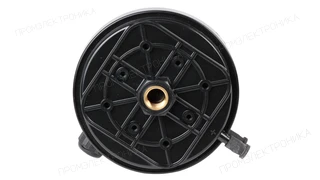

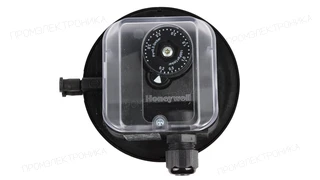

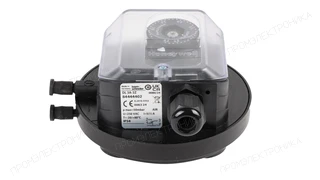

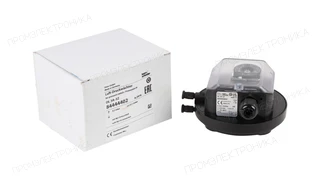

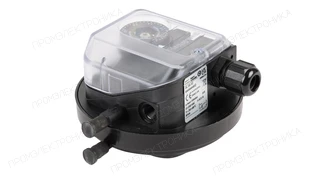

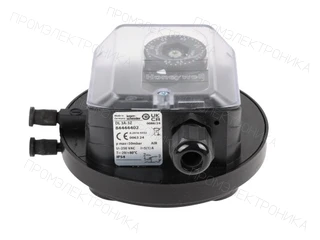

Kromschroder DL 3A-3Z — реле давления — 84444402
Реле давления воздуха: диапазон настройки: 0.2-3 мбар; допускается применение как реле давления специального исполнения; максимальное рабочее давление: 150 мбар.
Серия: DL · Тип оборудования или детали: Реле давления воздуха · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DL · Контролируемое давление: Дифференциальное давление · Контролируемое давление: Избыточное давление · Контролируемое давление: Разрежение
Документация для оборудования9 материалов; язык и редакция указаны отдельноОписание
Kromschroder DL 3A-3Z — реле давления — 84444402
Реле давления воздуха: диапазон настройки: 0.2-3 мбар; допускается применение как реле давления специального исполнения; максимальное рабочее давление: 150 мбар.
Параметры исполнения
- Диапазон настройки
- 0.2-3 мбар; допускается применение как реле давления специального исполнения
- Максимальное рабочее давление
- 150 мбар
- Рабочая среда
- воздух, горючие газы
- Для контроля
- избыточного давления / дифференциального давления / давления разряжения
- Тип соединения
- Rp 1/8", Rp 1/4"
- Электрическое подключение
- Через винтовые клеммы
- Степень защиты
- IP54
- Рабочая температура окр. среды
- от -20 до 85 °C
- Тип
- Реле давления воздуха
Проверка перед заменой и заказом
Укажите маркировку 84444402 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.
Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.
Документация
Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.
Технические характеристики
- Вес, кг
- 0.3
- Ширина, см
- 6.8
- Высота, см
- 10.7
- Длина, см
- 10.7
- Степень защиты
- IP54
- Тип соединения
- Rp 1/8", Rp 1/4"
- Рабочая температура окр. среды
- от -20 до 85 °C
- Диапазон срабатывания
- от 0 до 0,2 мбар
- Максимальное рабочее давление
- 150 мбар
- Код производителя
- 84444402
- Для контроля
- избыточного давления / дифференциального давления / давления разряжения
- Рабочая среда
- воздух, горючие газы
- Типообозначение
- DL 3A-3Z
- Серия
- DL
- Код ТН ВЭД
- 85365080
- Страна происхождения
- DE
- Тип
- Реле давления воздуха
- Диапазон настройки
- 0.2-3 мбар; допускается применение как реле давления специального исполнения
- Корпус
- С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
- Электрическое подключение
- Через винтовые клеммы
- Единица продажи
- шт
- MPN / артикул
- 84444402
Как выбрать эту модель
DL 3A-3Z
Артикул 84444402. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 4 параметров
DLТип- Реле давления воздуха
3Диапазон настройки- 0.2-3 мбар; допускается применение как реле давления специального исполнения
AКорпус- С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
-3Электрическое подключение- Через винтовые клеммы
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 84444402 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеЗапчасти по Part Detective
Точная схема запчастей для 84444402 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.
Подобрать запчасти по маркировкеДокументация
