Kromschroder
· Трансформаторы розжига

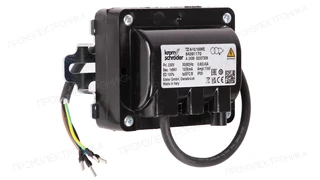

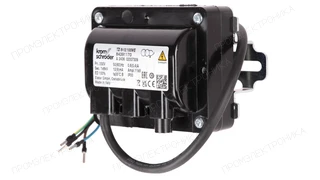

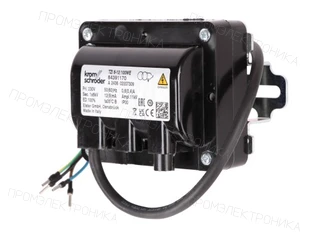

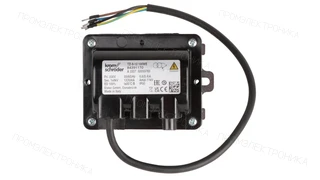

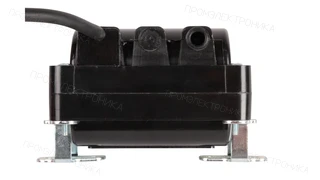

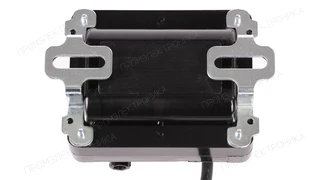

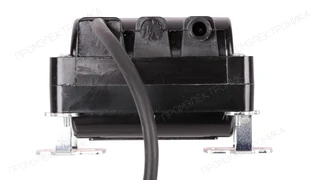

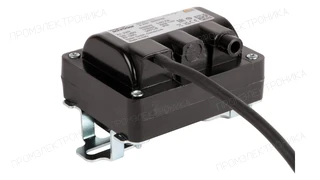

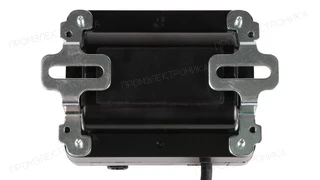

Трансформатор розжига Kromschröder TZI 8-12/100WE
Артикул производителя: 84391170
Артикул 84391170. 230 В AC, 8 кВ, 12 мА при 50 Гц; 9 мА при 60 Гц.
Напряжение питания: 230 В AC · Частота: 50/60 Гц · Напряжение розжига: 8 кВ · Выходной ток: 12 мА при 50 Гц; 9 мА при 60 Гц
Документация для оборудования1 материалов; язык и редакция указаны отдельноО модели
Описание
Kromschröder TZI 8-12/100WE — трансформатор высоковольтного розжига газовых и подходящих жидкотопливных горелок. Артикул 84391170, питание 230 В AC. Выходное напряжение 8 кВ, ток 12 ма при 50 гц; 9 ма при 60 гц.
Точное исполнение и режим работы
Исполнение WE приведено в действующей инструкции TZI/TGI отдельной строкой. Значения для старого TZI 7,5-12/100W или другого трансформатора серии нельзя использовать как паспорт этой модели.
Обозначение /100 задаёт продолжительность включения. Допустимый режим зависит также от температуры: при выборе проверяют диаграмму ED в документе и условия внутри шкафа.
Монтаж и подбор высоковольтной части
TZI с IP00 устанавливают в защищённом корпусе или шкафу. Для подбора сверяют напряжение и ток розжига, режим включения, длину высоковольтного кабеля, разъём и схему электродов. Одноэлектродный розжиг с контролем пламени требует согласованного автомата горения; сам трансформатор пламя не контролирует.
Документация
В русской инструкции TZI/TGI приведены электрические параметры WE, условия монтажа, температурная диаграмма и требования к высоковольтному кабелю.
Заказать TZI 8-12/100WE
- Укажите артикул 84391170 и полную маркировку, включая W/WE.
- Приложите фото шильдика, подключения кабеля и обозначение автомата горения.
Отправьте обозначение, количество и фото шильдика через форму заявки на этой странице. Цена, наличие и срок поставки подтверждаются в коммерческом предложении.
Вопросы о выборе и заказе
Трансформатор можно устанавливать открыто возле горелки?
Исполнение TZI с IP00 требует защищённого корпуса. Монтажную защиту обеспечивают при установке.
Что означает /100?
Продолжительность включения 100 % в предусмотренных производителем температурных условиях. Проверяют также температурную диаграмму.
Достаточно совпадения питающего напряжения для замены?
Нет. Важны также вторичные напряжение и ток, режим включения, соединения и схема электродов.
Перед заказом проверьте артикул 84391170, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры
Технические характеристики
- Модель
- TZI 8-12/100WE
- Артикул
- 84391170
- Напряжение питания
- 230 В AC
- Частота
- 50/60 Гц
- Напряжение розжига
- 8 кВ
- Выходной ток
- 12 мА при 50 Гц; 9 мА при 60 Гц
- Ток первичной цепи
- 0,6 / 0,4 А (50 / 60 Гц)
- Продолжительность включения
- 100 % с учётом температурной диаграммы
- Степень защиты
- IP00; установка в защищённом корпусе
- Температура окружающей среды
- −20…+60 °C
- Масса
- 2,0 кг
- Единица продажи
- шт
- Артикул производителя
- 84391170
Точное исполнение
Как выбрать эту модель
TZI 8-12/100WE
Артикул 84391170. Параметры исполнения проверены по ProFi 07.10.2026.
Расшифровка обозначения · 6 параметров
TZIТип- Трансформатор розжига
8Высокое напряжение- 8 kV
-12Выходной ток- 12 мА at 50 Гц
/100Продолжительность включения- 100 %
WНапряжение питания- 230 В~
EИсполнение для рынка- Сертифицировано в EU
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Выбор модификации
Ближайшие исполнения
Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.
- Напряжение питания
- Эта модель · 84391170230 В~
- 84391131120 В~
- Исполнение для рынка
- Эта модель · 84391170Сертифицировано в EU
- 84391131Признано UL как компонент (UR)
Совпадающие параметры · 4
- Тип
- Трансформатор розжига
- Высокое напряжение
- 8 kV
- Выходной ток
- 12 мА at 50 Гц
- Продолжительность включения
- 100 %
- Высокое напряжение
- Эта модель · 843911708 kV
- 843911505 kV
- Выходной ток
- Эта модель · 8439117012 мА at 50 Гц
- 8439115015 мА at 50 Гц
Совпадающие параметры · 4
- Тип
- Трансформатор розжига
- Продолжительность включения
- 100 %
- Напряжение питания
- 230 В~
- Исполнение для рынка
- Сертифицировано в EU
Обслуживание
Запчасти по Part Detective
Точная схема запчастей для 84391170 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.
Подобрать запчасти по маркировкеМатериалы
Документация
TZI / TGI — инструкция; исполнение TZI 8-12/100WERU · Документ производителя · ред. 09-24 · 2024-10-18
