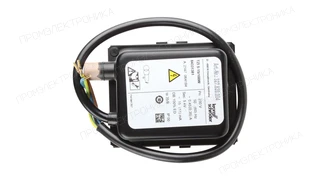

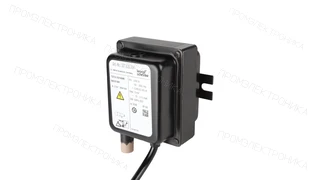

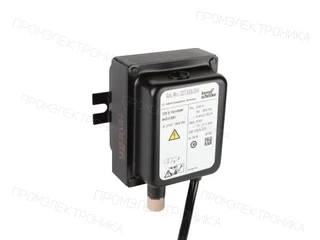

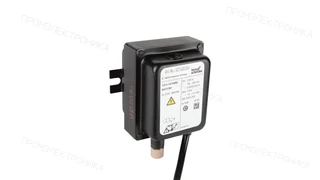

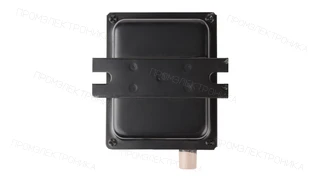

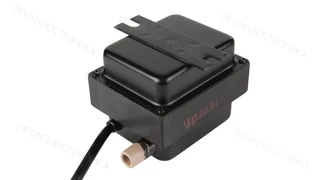

Трансформатор розжига Kromschröder TZI 5-15/100W
Артикул 84331381. 230 В AC, 5 кВ, 15 мА при 50 Гц; 11 мА при 60 Гц.
Напряжение питания: 230 В AC · Частота: 50/60 Гц · Напряжение розжига: 5 кВ · Выходной ток: 15 мА при 50 Гц; 11 мА при 60 Гц
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Kromschröder TZI 5-15/100W — трансформатор высоковольтного розжига газовых и подходящих жидкотопливных горелок. Артикул 84331381, питание 230 В AC. Выходное напряжение 5 кВ, ток 15 ма при 50 гц; 11 ма при 60 гц.
Точное исполнение и режим работы
Эта карточка описывает исходный вариант W по технической информации 06.16. Версия TZI 5-15/100WE имеет другое обозначение и собственные электрические и конструктивные параметры; их нельзя переносить на W.
Обозначение /100 задаёт продолжительность включения. Допустимый режим зависит также от температуры: при выборе проверяют диаграмму ED в документе и условия внутри шкафа.
Монтаж и подбор высоковольтной части
TZI с IP00 устанавливают в защищённом корпусе или шкафу. Для подбора сверяют напряжение и ток розжига, режим включения, длину высоковольтного кабеля, разъём и схему электродов. Одноэлектродный розжиг с контролем пламени требует согласованного автомата горения; сам трансформатор пламя не контролирует.
Документация
Историческая техническая информация на английском содержит точный пример заказа на странице 8, температурную диаграмму на странице 11 и электрическую таблицу на странице 13.
Заказать TZI 5-15/100W
- Укажите артикул 84331381 и полную маркировку, включая W/WE.
- Приложите фото шильдика, подключения кабеля и обозначение автомата горения.
Отправьте обозначение, количество и фото шильдика через форму заявки на этой странице. Цена, наличие и срок поставки подтверждаются в коммерческом предложении.
Вопросы о выборе и заказе
Трансформатор можно устанавливать открыто возле горелки?
Исполнение TZI с IP00 требует защищённого корпуса. Монтажную защиту обеспечивают при установке.
Что означает /100?
Продолжительность включения 100 % в предусмотренных производителем температурных условиях. Проверяют также температурную диаграмму.
Достаточно совпадения питающего напряжения для замены?
Нет. Важны также вторичные напряжение и ток, режим включения, соединения и схема электродов.
Технические характеристики
- Модель
- TZI 5-15/100W
- Артикул
- 84331381
- Напряжение питания
- 230 В AC
- Частота
- 50/60 Гц
- Напряжение розжига
- 5 кВ
- Выходной ток
- 15 мА при 50 Гц; 11 мА при 60 Гц
- Ток первичной цепи
- 0,45 / 0,35 А (50 / 60 Гц)
- Продолжительность включения
- 100 % с учётом температурной диаграммы
- Степень защиты
- IP00; установка в защищённом корпусе
- Температура окружающей среды
- −20…+60 °C
- Масса
- 1,5 кг
- Единица продажи
- шт
- Артикул производителя
- 84331381
Как выбрать эту модель
Для артикула 84331381 точная расшифровка исполнения в текущем ProFi не найдена. Для подбора передайте полную маркировку и фото шильдика.
Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.
Ближайшие исполнения
Для 84331381 пока нет проверенного сравнения близких исполнений. Подбор выполняется по полному обозначению и рабочим параметрам.
Запросить сравнениеЗапчасти по Part Detective
Точная схема запчастей для 84331381 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.
