Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

DG 17VC1-6W /B · 3D-модель
Kromschroder · Реле давления

Kromschroder DG 17VC1-6W /B — реле давления — 75455241

MPN / артикул: 75455241
Kromschroder

Реле давления газа: диапазон настройки: 2-17 мбар; максимальное рабочее давление: 600 мбар.

Производитель реле давленияKromschroder
MPN / артикул75455241
РазделРеле давления
Единицашт

Серия: DG · Тип оборудования или детали: Датчик или реле давления газа · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DG · Контролируемое давление: Избыточное давление · Степень защиты: IP54 · Производитель реле давления: Kromschroder

Документация для оборудования5 материалов; язык и редакция указаны отдельно

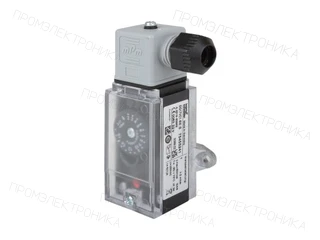

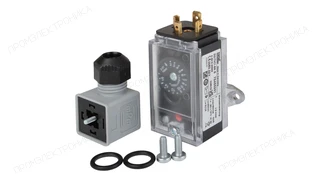

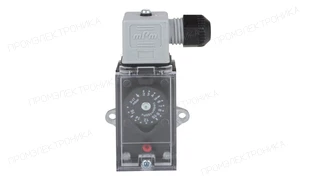

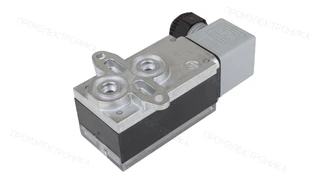

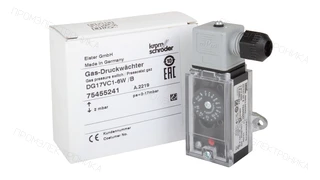

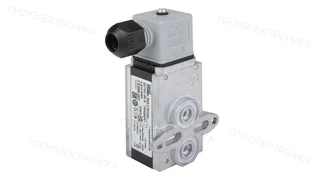

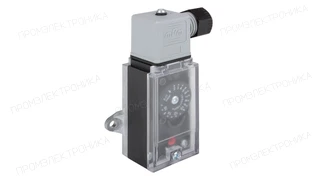

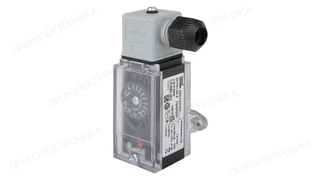

Фото товара

Kromschroder DG 17VC1-6W /B — реле давления — 75455241

1 / 9

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DG 17VC1-6W /B — реле давления — 75455241

Реле давления газа: диапазон настройки: 2-17 мбар; максимальное рабочее давление: 600 мбар.

Параметры исполнения

Диапазон настройки
2-17 мбар
Максимальное рабочее давление
600 мбар
Рабочая среда
горючие газы, воздух
Для контроля
избыточного давления
Электрическое подключение
Через 4-контактный штекер с ответной частью
Степень защиты
IP54
Рабочая температура окр. среды
от -10 до 70 °C
Тип
Реле давления газа

Проверка перед заменой и заказом

Укажите маркировку 75455241 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 75455241, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
0.1
Ширина, см
5
Высота, см
9.1
Длина, см
3.45
Степень защиты
IP54
Рабочая температура окр. среды
от -10 до 70 °C
Максимальное рабочее давление
600 мбар
Для контроля
избыточного давления
Рабочая среда
горючие газы, воздух
Код производителя
75455241
Дифференциал переключения
0,7 - 1,7 мбар
Типообозначение
DG 17VC1-6W /B
Серия
DG
Код ТН ВЭД
85365080
Страна происхождения
DE
Тип
Реле давления газа
Диапазон настройки
2-17 мбар
Настройка точки переключения маховиком
Да
Исполнение для рынка
Исполнение для EU, переключение при понижении давления
Присоединение к трубопроводу
Присоединение к valVario снизу, отбор давления со стороны штекера
Электрическое подключение
Через 4-контактный штекер с ответной частью
Выключатель
Переключающий контакт
Комплектность поставки
В комплекте поставки
Единица продажи
шт
MPN / артикул
75455241
Точное исполнение

Как выбрать эту модель

DG 17VC1-6W /B

Артикул 75455241. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 8 параметров
DG Тип
Реле давления газа
17 Диапазон настройки
2-17 мбар
V Настройка точки переключения маховиком
Да
C Исполнение для рынка
Исполнение для EU, переключение при понижении давления
1 Присоединение к трубопроводу
Присоединение к valVario снизу, отбор давления со стороны штекера
-6 Электрическое подключение
Через 4-контактный штекер с ответной частью
W Выключатель
Переключающий контакт
/B Комплектность поставки
В комплекте поставки

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 75455241

DG 40VC1-6W /B

75455243
Отличий: 1
Диапазон настройки
Эта модель · 754552412-17 мбар
754552435-40 мбар
Совпадающие параметры · 7
Тип
Реле давления газа
Настройка точки переключения маховиком
Да
Исполнение для рынка
Исполнение для EU, переключение при понижении давления
Присоединение к трубопроводу
Присоединение к valVario снизу, отбор давления со стороны штекера
Электрическое подключение
Через 4-контактный штекер с ответной частью
Выключатель
Переключающий контакт
Комплектность поставки
В комплекте поставки
Сравнение с 75455241

DG 45VC1-6W /B

75455244
Отличий: 1
Диапазон настройки
Эта модель · 754552412-17 мбар
7545524410-45 мбар
Совпадающие параметры · 7
Тип
Реле давления газа
Настройка точки переключения маховиком
Да
Исполнение для рынка
Исполнение для EU, переключение при понижении давления
Присоединение к трубопроводу
Присоединение к valVario снизу, отбор давления со стороны штекера
Электрическое подключение
Через 4-контактный штекер с ответной частью
Выключатель
Переключающий контакт
Комплектность поставки
В комплекте поставки
Сравнение с 75455241

DG 110VC1-6W /B

75455245
Отличий: 1
Диапазон настройки
Эта модель · 754552412-17 мбар
7545524530-110 мбар
Совпадающие параметры · 7
Тип
Реле давления газа
Настройка точки переключения маховиком
Да
Исполнение для рынка
Исполнение для EU, переключение при понижении давления
Присоединение к трубопроводу
Присоединение к valVario снизу, отбор давления со стороны штекера
Электрическое подключение
Через 4-контактный штекер с ответной частью
Выключатель
Переключающий контакт
Комплектность поставки
В комплекте поставки
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 75455241 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

Документ — сверьте маркировку и исполнениеRU · Документ — проверьте исполнение
DG..C (RU)RU · Документ — проверьте исполнение · ред. 07-21 · 2021-06-25
DG..C (RU)RU · Документ — проверьте исполнение · ред. 01-08 · 2009-10-30
DG..C (EN)EN · Документ — проверьте исполнение · ред. 07-21 · 2021-06-25
DG..C (EN)EN · Документ — проверьте исполнение · ред. 05-19 · 2020-03-16
