Модель по заводскому CAD. Вращение и размеры — в окне модели.

DKR 100Z03H100D · 3D-модель
Kromschroder · Дроссельные и поворотные заслонки

Kromschroder DKR 100Z03H100D — дисковая поворотная заслонка — 72702090

MPN / артикул: 72702090
Kromschroder

Для непрерывного регулирования расхода.

Производитель автоматикиKromschroder
Артикул72702090
РазделДроссельные и поворотные заслонки
Единицашт

Серия: DKR · Тип оборудования или детали: Поворотная или дроссельная заслонка · Вид изделия: Устройство · Страна происхождения: Германия

Документация для оборудования3 материалов; язык и редакция указаны отдельно
Фото товара

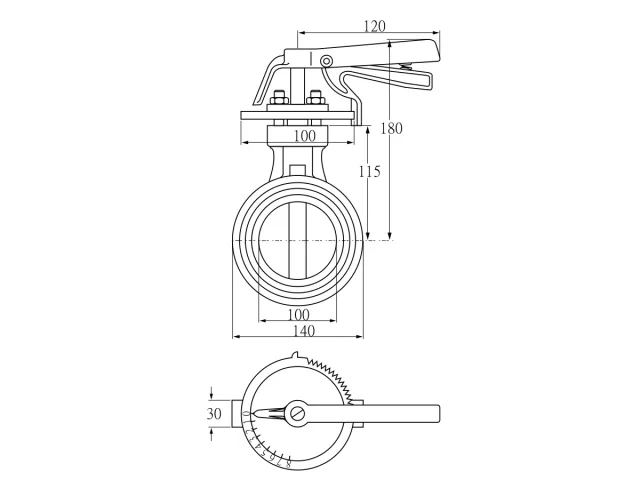

Kromschroder DKR 100Z03H100D — дисковая поворотная заслонка — 72702090

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для непрерывного регулирования расхода.

Перед заказом проверьте артикул 72702090, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
72702090
Типообозначение
DKR 100Z03H100D
Серия
DKR
Код ТН ВЭД
84818085
Страна происхождения
DE
Тип
Дроссельная заслонка для воздуха и дымовых газов
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Для установки между двумя фланцами DIN
Входное давление
Максимальное входное давление pu: 300 мбар
Комплект адаптера
С ручной регулировкой
Диапазон температур
100 °C
Конструкция
С зазором диска
Единица продажи
шт
Артикул производителя
72702090
Точное исполнение

Как выбрать эту модель

DKR 100Z03H100D

Артикул 72702090. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 7 параметров
DKR Тип
Дроссельная заслонка для воздуха и дымовых газов
100 Номинальный диаметр
DN 100
Z Присоединение к трубопроводу
Для установки между двумя фланцами DIN
03 Входное давление
Максимальное входное давление pu: 300 мбар
H Комплект адаптера
С ручной регулировкой
100 Диапазон температур
100 °C
D Конструкция
С зазором диска

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 72702090

DKR 100Z03F100D

03149230
Отличий: 1
Комплект адаптера
Эта модель · 72702090С ручной регулировкой
03149230Со свободным концом вала
Совпадающие параметры · 6
Тип
Дроссельная заслонка для воздуха и дымовых газов
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Для установки между двумя фланцами DIN
Входное давление
Максимальное входное давление pu: 300 мбар
Диапазон температур
100 °C
Конструкция
С зазором диска
Сравнение с 72702090

DKR 100Z03H350D

72701090
Отличий: 1
Диапазон температур
Эта модель · 72702090100 °C
72701090350 °C
Совпадающие параметры · 6
Тип
Дроссельная заслонка для воздуха и дымовых газов
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Для установки между двумя фланцами DIN
Входное давление
Максимальное входное давление pu: 300 мбар
Комплект адаптера
С ручной регулировкой
Конструкция
С зазором диска
Сравнение с 72702090

DKR 100Z03H450D

72701290
Отличий: 1
Диапазон температур
Эта модель · 72702090100 °C
72701290450 °C
Совпадающие параметры · 6
Тип
Дроссельная заслонка для воздуха и дымовых газов
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Для установки между двумя фланцами DIN
Входное давление
Максимальное входное давление pu: 300 мбар
Комплект адаптера
С ручной регулировкой
Конструкция
С зазором диска
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 72702090 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

DKR, IDR (RU)RU · PDF на prom-elec.com · ред. 09-24 · 2024-10-29
DKR, IDR (EN)EN · PDF на prom-elec.com · ред. 09-24 · 2024-09-02
DKR, IDR (EN)EN · PDF на prom-elec.com · ред. 09-24 · 2024-08-30
