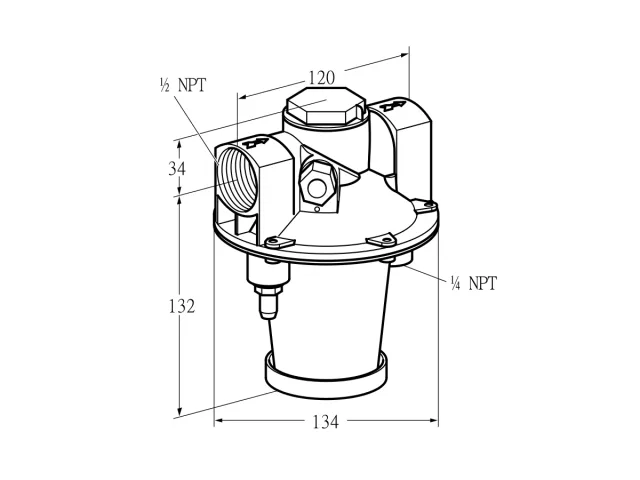

Модель по заводскому CAD. Вращение и размеры — в окне модели.

GIK 15R02-5 · 3D-модель
Kromschroder · Регуляторы соотношения газ/воздух

Kromschroder GIK 15R02-5 — регулятор соотношения газ/воздух — 03155170

MPN / артикул: 03155170
Kromschroder

Для поддержания постоянного соотношения давлений 1:1.

Производитель автоматикиKromschroder
Артикул03155170
РазделРегуляторы соотношения газ/воздух
Единицашт

Серия: GIK · Тип оборудования или детали: Регулятор соотношения газ/воздух · Вид изделия: Устройство · Страна происхождения: Словакия

Документация для оборудования8 материалов; язык и редакция указаны отдельно
Фото товара

Kromschroder GIK 15R02-5 — регулятор соотношения газ/воздух — 03155170

1 / 1

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Для поддержания постоянного соотношения давлений 1:1.

Перед заказом проверьте артикул 03155170, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Код производителя
03155170
Типообозначение
GIK 15R02-5
Серия
GIK
Код ТН ВЭД
90322000
Страна происхождения
SK
Тип
Регулятор соотношения газ/воздух
Номинальный диаметр
DN 15
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 200 мбар
Точка измерения давления
Точка измерения давления на выходе
Вид газа
Для газа, сертификация EU
Единица продажи
шт
Артикул производителя
03155170
Точное исполнение

Как выбрать эту модель

GIK 15R02-5

Артикул 03155170. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 6 параметров
GIK Тип
Регулятор соотношения газ/воздух
15 Номинальный диаметр
DN 15
R Присоединение к трубопроводу
Внутренняя резьба Rp
02 Входное давление
Максимальное входное давление pu: 200 мбар
-5 Точка измерения давления
Точка измерения давления на выходе
— Вид газа
Для газа, сертификация EU

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 03155170

GIK 20R02-5

03155122
Отличий: 1
Номинальный диаметр
Эта модель · 03155170DN 15
03155122DN 20
Совпадающие параметры · 5
Тип
Регулятор соотношения газ/воздух
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 200 мбар
Точка измерения давления
Точка измерения давления на выходе
Вид газа
Для газа, сертификация EU
Сравнение с 03155170

GIK 25R02-5

03155134
Отличий: 1
Номинальный диаметр
Эта модель · 03155170DN 15
03155134DN 25
Совпадающие параметры · 5
Тип
Регулятор соотношения газ/воздух
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 200 мбар
Точка измерения давления
Точка измерения давления на выходе
Вид газа
Для газа, сертификация EU
Сравнение с 03155170

GIK 40R02-5

03155146
Отличий: 1
Номинальный диаметр
Эта модель · 03155170DN 15
03155146DN 40
Совпадающие параметры · 5
Тип
Регулятор соотношения газ/воздух
Присоединение к трубопроводу
Внутренняя резьба Rp
Входное давление
Максимальное входное давление pu: 200 мбар
Точка измерения давления
Точка измерения давления на выходе
Вид газа
Для газа, сертификация EU
Обслуживание

Запчасти по Part Detective

Перечень для артикула 03155170: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5114 · Позиций: 2

GIK 15R02-5

Схема запчастей E5114: GIK 15-50
E5114 · GIK 15-50. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

GIK, GIKH (RU)RU · PDF на prom-elec.com · ред. 09-21 · 2021-11-12
GIK (EN)EN · PDF на prom-elec.com · ред. 07-25 · 2025-07-25
GIK 15..50R 02 (K OS Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 08 · 2025-07-22
GIK, GIKH (EN)EN · PDF на prom-elec.com · ред. 09-21 · 2021-11-08
Kleinmengeneinstellung/Minimum flow adjuster GIK 15-50 (DE, EN)EN · PDF на prom-elec.com · ред. 01-06 · 2006-01-19
Bypass GIK 15 - 25 (DE, EN)EN · PDF на prom-elec.com · ред. 11-05 · 2005-11-24
Kromschroder GIK, GIKH — Руководство по эксплуатацииEN · PDF на prom-elec.com · ред. 09.21
Kromschroder GIK, GIKH — Руководство по эксплуатацииRU · PDF на prom-elec.com · ред. 09.21
