Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

JSAV 100F50/1-0 · 3D-модель
Kromschroder · Газовые электромагнитные клапаны

Kromschroder JSAV 100F50/1-0 — предохранительный запорный клапан — 03151136

MPN / артикул: 03151136
Kromschroder

Предохранительно-запорный клапан. Исполнение выбирают по полной маркировке и параметрам газовой линии.

Производитель клапанаKromschroder
Артикул03151136
РазделГазовые электромагнитные клапаны
Единицашт

Серия: JSAV · Тип оборудования или детали: Предохранительный запорный клапан · Вид изделия: Устройство · Страна происхождения: Германия · Серия: JSAV · Тип: Предохранительные запорные клапаны · Макс. давление: 5 000 мбар

Документация для оборудования4 материалов; язык и редакция указаны отдельно

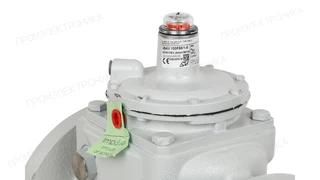

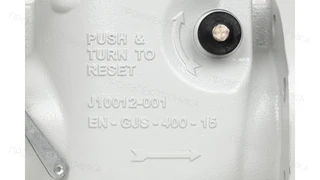

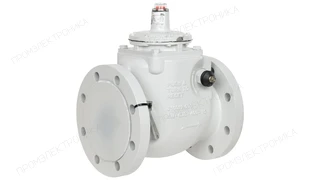

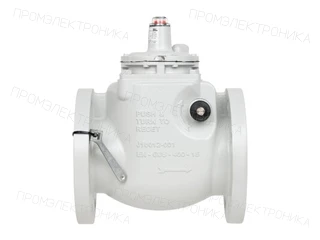

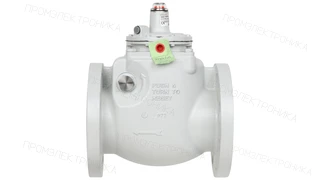

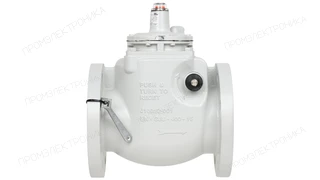

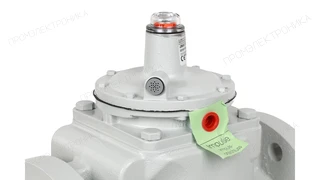

Фото товара

Kromschroder JSAV 100F50/1-0 — регулятор давления газа — 03151136

1 / 8

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder JSAV 100F50/1-0 — предохранительный запорный клапан — 03151136

Предохранительно-запорный клапан. Исполнение выбирают по полной маркировке и параметрам газовой линии.

Параметры исполнения

Тип
Предохранительно-запорный клапан
Соединение на входе
DN 100
Соединение на выходе
DN 100
Рабочая температура окр. среды
от -20 до 60 °C

Что сверить перед заказом

Укажите полную маркировку 03151136 и количество. Для замены приложите фотографию шильдика и требования к присоединениям, давлению, питанию и функции узла. Одинаковая серия или альтернативный артикул сами по себе не подтверждают взаимозаменяемость.

Документы и их языки приведены в разделе документации карточки, когда они доступны. Если нужного руководства нет, запросите его вместе с коммерческим предложением.

Перед заказом проверьте артикул 03151136, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
21.6
Ширина, см
27
Высота, см
33.6
Длина, см
27
Рабочая температура окр. среды
от -20 до 60 °C
Электромагнитные клапаны V1 и V2
Класс А
Максимальное избыточное давление
5 000 мбар
Диапазон входного давления газа
от 120 до 5 000 мбар
Назначение
газовые горелки
Соединение на выходе
DN 100
Код производителя
03151136
Соединение на входе
DN 100
Типообозначение
JSAV 100F50/1-0
Серия
JSAV
Код ТН ВЭД
84814090
Страна происхождения
DE
Тип
Предохранительно-запорный клапан
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 5 бар
Контроль
Отключение при повышении давления pdo
Точка измерения давления
Без точки измерения давления
Давление срабатывания
pdo настроено на 120 мбар
Единица продажи
шт
Артикул производителя
03151136
Точное исполнение

Как выбрать эту модель

JSAV 100F50/1-0

Артикул 03151136. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 7 параметров
JSAV Тип
Предохранительно-запорный клапан
100 Номинальный диаметр
DN 100
F Присоединение к трубопроводу
Фланец по ISO 7005
50 Входное давление
Максимальное входное давление pu: 5 бар
/1 Контроль
Отключение при повышении давления pdo
-0 Точка измерения давления
Без точки измерения давления
— Давление срабатывания
pdo настроено на 120 мбар

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 03151136

JSAV 50F50/1-0

03151134
Отличий: 1
Номинальный диаметр
Эта модель · 03151136DN 100
03151134DN 50
Совпадающие параметры · 6
Тип
Предохранительно-запорный клапан
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 5 бар
Контроль
Отключение при повышении давления pdo
Точка измерения давления
Без точки измерения давления
Давление срабатывания
pdo настроено на 120 мбар
Сравнение с 03151136

JSAV 80F50/1-0

03151135
Отличий: 1
Номинальный диаметр
Эта модель · 03151136DN 100
03151135DN 80
Совпадающие параметры · 6
Тип
Предохранительно-запорный клапан
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 5 бар
Контроль
Отключение при повышении давления pdo
Точка измерения давления
Без точки измерения давления
Давление срабатывания
pdo настроено на 120 мбар
Сравнение с 03151136

JSAV 100F50/1-0Z

03151139
Отличий: 1
Давление срабатывания
Эта модель · 03151136pdo настроено на 120 мбар
03151139Специальный диапазон настройки
Совпадающие параметры · 6
Тип
Предохранительно-запорный клапан
Номинальный диаметр
DN 100
Присоединение к трубопроводу
Фланец по ISO 7005
Входное давление
Максимальное входное давление pu: 5 бар
Контроль
Отключение при повышении давления pdo
Точка измерения давления
Без точки измерения давления
Обслуживание

Запчасти по Part Detective

Перечень для артикула 03151136: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5117 · Позиций: 11

JSAV 100F50/1-0

Схема запчастей E5117: JSAV 50-100
E5117 · JSAV 50-100. Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.1Кол-во1
  3. Поз.2Кол-во1
  4. Поз.3Кол-во1
  5. Поз.4Кол-во1
  6. Поз.4Кол-во1
  7. Поз.5Кол-во1
  8. Поз.5Кол-во1
  9. Поз.5Кол-во1
  10. Поз.5Кол-во1
  11. Поз.5Кол-во1

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

Паспорт на предохранительный запорный клапан Kromschroder JSAV 80F50/1-0ZRU · PDF на prom-elec.com
JSAV DN50; DN80; DN100 (BMP 2014/68/EU PED) (DE, EN)EN · PDF на prom-elec.com · ред. 02 · 2026-01-27
JSAV (EN)EN · PDF на prom-elec.com · ред. 01-24 · 2024-01-11
JSAV DN50; DN80; DN100 (K OS EU-Konformitätserklärung) (DE, EN)EN · PDF на prom-elec.com · ред. 07 · 2019-05-03
