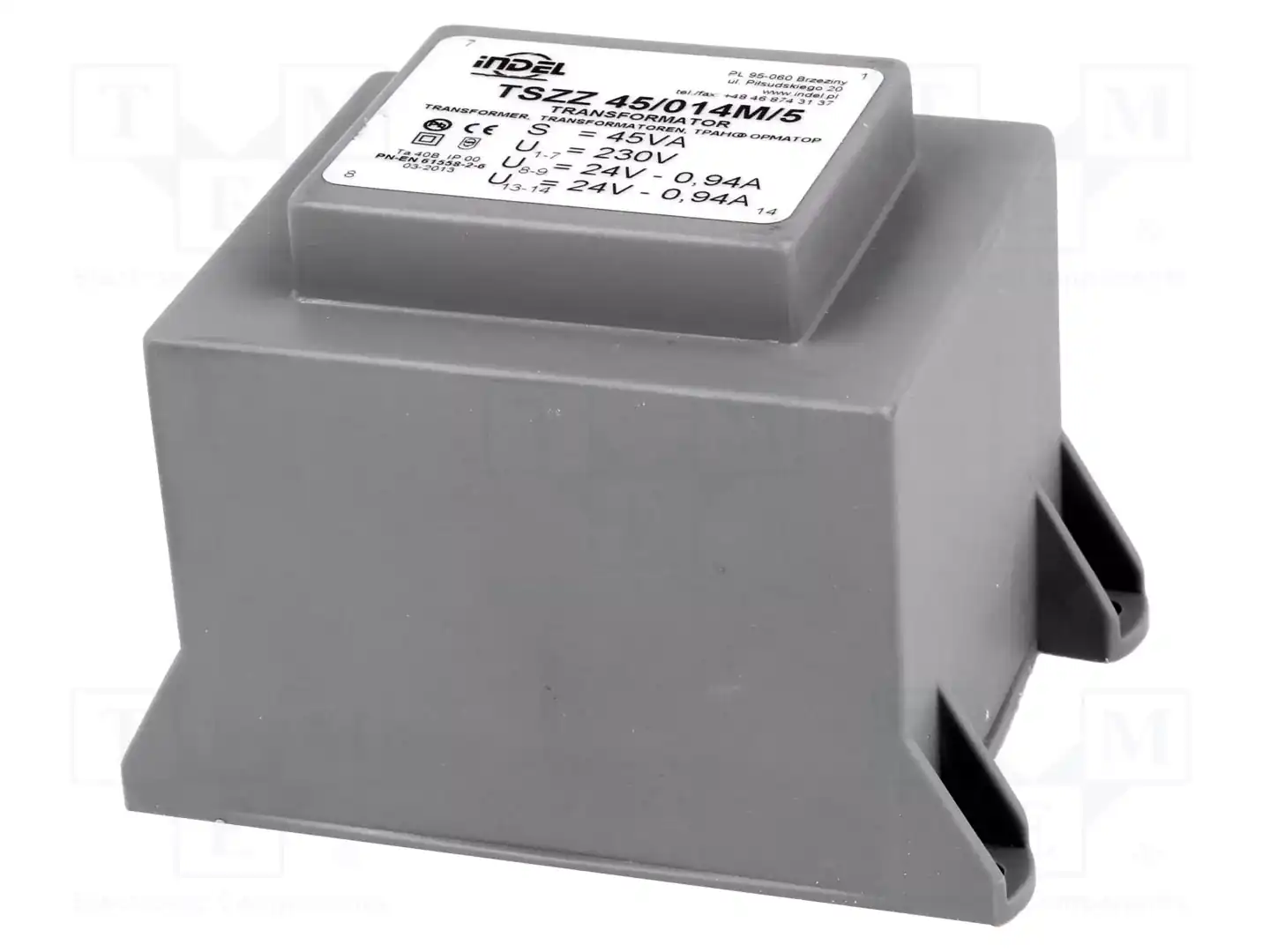

INDEL TSZZ45/014M/5 — Трансформаторы PCB
Трансформатор: залитый; 45ВА; 230ВAC; 24В; 24В; 930мА; 930мА; PCB
Монтаж: PCB · Напряжение первичной обмотки: 230 В AC · Класс защиты: IP00 · Тип товара: Трансформаторы PCB
Документация для оборудования4 материалов; язык и редакция указаны отдельноОписание
INDEL TSZZ45/014M/5. Категория: «Трансформаторы PCB».
Монтаж — PCB; Класс защиты — IP00; Мощность — 45ВА; Класс изоляции — II.
Размер А — 63,6мм; Соответствуют норме — PN EN 61558; Тип трансформатора — залитый; Напряжение первичной обмотки — 230 В AC.
Выводы первичной обмотки — 1-7; Вторичное напряжение 1 — 24В; Вторичное напряжение 2 — 24В; Выводы вторичной обмотки — 8-9, 13-14.
Ток вторичной обмотки 1 — 930мА; Тепловой класс — Ta40B; Размер А1 — 41,8мм; Размер В1 — 35,8мм.
Размер С1 — 47,3мм; Размер D1 — 43,5мм; Размер Р — 5мм; Размер М — 32,5мм.
Ток вторичной обмотки 2 — 930мА; Размер В — 53,6мм; Размер С — 56,5мм; Размер D — 72,5мм.
Испытательное напряжение между обмотками — 4кВ/60с.
Технические характеристики
- Монтаж
- PCB
- Напряжение первичной обмотки
- 230 В AC
- Класс защиты
- IP00
- Единица продажи
- шт
- Артикул производителя
- TSZZ45/014M/5
Документация
