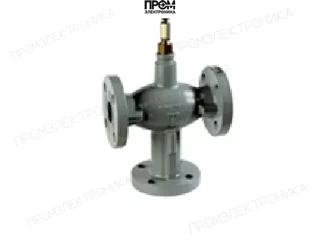

Honeywell V5329A1087 — трёхходовой фланцевый клапан для смесительного регулирования в водяных контурах отопления и кондиционирования. Для этого исполнения: условный проход DN80, пропускная способность Kvs 63 м³/ч. При заказе сохраняют полное обозначение изделия, поскольку исполнение определяет гидравлическую характеристику и комплектацию узла.
Устройство и особенности
Корпус: серый чугун GG25; шток и регулирующие внутренние детали выполнены из нержавеющей стали. Присоединение — фланцевое, рабочий ход данного диаметра — 20 мм. Общий порт AB связывает регулируемый проход A с обходным проходом B. Положение штока изменяет распределение расходов. Геометрия проходов и их расходная характеристика учитываются при выборе смесительной схемы. Предельная температура для описываемого исполнения в техническом листе — +170 °C. Допустимое давление проверяют по температурной диаграмме: обозначение PN не означает одинаковое рабочее давление во всём диапазоне нагрева.
Применение и места установки
Места применения — узлы обвязки водяных калориферов, теплообменников, центральных отопительных и охлаждающих контуров. В смесительной схеме потоки A и B объединяются в AB; размещение насоса, байпаса и датчика температуры согласуют с проектом. Для чугунных и стальных серий учитывают требования к закрытому водяному контуру и ограничению поступления кислорода.
Монтаж и ввод в работу
Перед монтажом трубопровод промывают. Направление потока должно совпадать со стрелками и обозначениями портов на корпусе. Производитель рекомендует грязевик перед регулирующим узлом; частицы окалины и продукты коррозии могут повредить седло и уплотнения. Линейный клапан устанавливают штоком вверх либо горизонтально: положение штоком ниже горизонтали не допускается. В проекте следует предусмотреть доступ для снятия привода, осмотра штока и обслуживания соединений. Трубопровод закрепляют так, чтобы вес арматуры и усилия от температурного расширения не передавались на корпус. Для ремонта рекомендуется предусмотреть отсечные краны и возможность безопасного сброса давления; работы на гидравлической части выполняют после охлаждения и опорожнения обслуживаемого участка.
Совместимые приводы и управление
ML6420A и ML7420A с усилием 600 Н; исполнения с пружинным возвратом — ML6425A/B и ML7425A/B. Также предусмотрены ML6421A или ML7421A с усилием 1800 Н и ходом 20 мм. При заказе привода отдельно проверяют напряжение, управляющий сигнал и положение при исчезновении питания. Трёхточечное управление и сигнал 0/2–10 В требуют разных электрических исполнений. Допустимый перепад закрытия выбирают по таблице для конкретной пары «клапан — привод»; номинальное давление корпуса не заменяет этот параметр.
Запчасти и обслуживание
В каталоге запчастей для данного диаметра указаны: комплект уплотнения R43176754002, гайка сальника S298562 и кнопка штока K43175080002.
Подбор выполняют по расчётному расходу и перепаду давления, затем проверяют DN, Kvs, присоединение и ограничения по температуре. Kvs характеризует пропускную способность полностью открытого клапана и не равен постоянному рабочему расходу. Завышенная пропускная способность уменьшает полезную часть хода и затрудняет устойчивое регулирование; диаметр трубы сам по себе не определяет нужное исполнение.
Перед заказом проверьте артикул V5329A1087, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
