- Тип присоединения
- Filettatura interna
- Коэффициент расхода
- 2.5 Kvs
- Номинальное давление
- PN16
- Номинальный диаметр DN
- 15 мм
Вращение и увеличение · Визуальная реконструкция

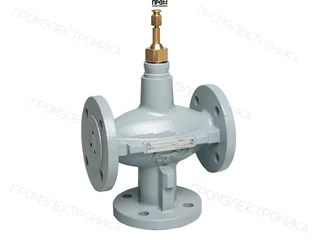

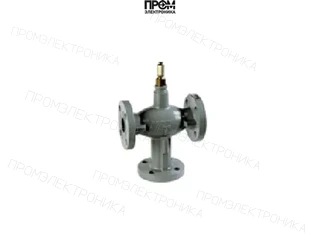

Honeywell V5329A1004 — трёхходовой смесительный регулирующий клапан. Тип присоединения: Фланцы ISO 7005; Материал корпуса: Чугун GG25; Номинальное давление: PN16.
Документация для оборудования1 материалов; язык и редакция указаны отдельноHoneywell V5329A1004 — трёхходовой фланцевый клапан для смесительного регулирования в водяных контурах отопления и кондиционирования. Для этого исполнения: условный проход DN15, пропускная способность Kvs 2,5 м³/ч. При заказе сохраняют полное обозначение изделия, поскольку исполнение определяет гидравлическую характеристику и комплектацию узла.
Корпус: серый чугун GG25; шток и регулирующие внутренние детали выполнены из нержавеющей стали. Присоединение — фланцевое, рабочий ход данного диаметра — 20 мм. Общий порт AB связывает регулируемый проход A с обходным проходом B. Положение штока изменяет распределение расходов. Геометрия проходов и их расходная характеристика учитываются при выборе смесительной схемы. Предельная температура для описываемого исполнения в техническом листе — +170 °C. Допустимое давление проверяют по температурной диаграмме: обозначение PN не означает одинаковое рабочее давление во всём диапазоне нагрева.
Места применения — узлы обвязки водяных калориферов, теплообменников, центральных отопительных и охлаждающих контуров. В смесительной схеме потоки A и B объединяются в AB; размещение насоса, байпаса и датчика температуры согласуют с проектом. Для чугунных и стальных серий учитывают требования к закрытому водяному контуру и ограничению поступления кислорода.
Перед монтажом трубопровод промывают. Направление потока должно совпадать со стрелками и обозначениями портов на корпусе. Производитель рекомендует грязевик перед регулирующим узлом; частицы окалины и продукты коррозии могут повредить седло и уплотнения. Линейный клапан устанавливают штоком вверх либо горизонтально: положение штоком ниже горизонтали не допускается. В проекте следует предусмотреть доступ для снятия привода, осмотра штока и обслуживания соединений. Трубопровод закрепляют так, чтобы вес арматуры и усилия от температурного расширения не передавались на корпус. Для ремонта рекомендуется предусмотреть отсечные краны и возможность безопасного сброса давления; работы на гидравлической части выполняют после охлаждения и опорожнения обслуживаемого участка.
ML6420A и ML7420A с усилием 600 Н; исполнения с пружинным возвратом — ML6425A/B и ML7425A/B. При заказе привода отдельно проверяют напряжение, управляющий сигнал и положение при исчезновении питания. Трёхточечное управление и сигнал 0/2–10 В требуют разных электрических исполнений. Допустимый перепад закрытия выбирают по таблице для конкретной пары «клапан — привод»; номинальное давление корпуса не заменяет этот параметр.
В каталоге запчастей для данного диаметра указаны: комплект уплотнения R43176754001, гайка сальника S310509D и кнопка штока K43175080001.
Подбор выполняют по расчётному расходу и перепаду давления, затем проверяют DN, Kvs, присоединение и ограничения по температуре. Kvs характеризует пропускную способность полностью открытого клапана и не равен постоянному рабочему расходу. Завышенная пропускная способность уменьшает полезную часть хода и затрудняет устойчивое регулирование; диаметр трубы сам по себе не определяет нужное исполнение.
