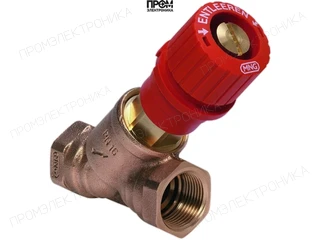

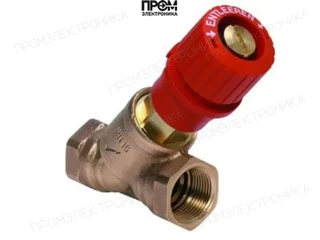

Honeywell (Resideo) V5000Y0040 — измерительный и запорный клапан Kombi-3-plus RED с фиксированной диафрагмой для подающей линии водяной системы отопления или охлаждения. Он создаёт определённый измерительный перепад и позволяет перекрывать ветвь; настройку баланса в парном узле выполняет клапан BLUE. Исполнение DN 40 имеет Kvs 20 м³/ч и присоединение: внутренняя резьба rp 1 1/2 дюйм.
Устройство и особенности
Корпус изготовлен из латуни, устойчивой к обесцинкованию. Седло уплотнено PTFE, шпиндель — двумя кольцами EPDM. Конструкция семейства позволяет подключать принадлежности через шпиндель, сохраняя компактное размещение функций слива, заполнения и измерения. Измерение на фиксированной диафрагме используют при контроле расхода, а не как подтверждение автоматического регулирования.
Применение и место установки
Типовые места установки — распределительные стояки, узлы зонального регулирования и подключение фанкойлов. В паре RED/BLUE клапан RED размещают на подающей трубе, а BLUE — на обратной. Такое сочетание позволяет измерять расход в подаче и задавать сопротивление в обратке. Среда — вода или смесь с гликолем до 50 % по VDI 2035.
Монтаж и наладка
Перед пуском систему тщательно промывают при полностью открытой арматуре. Присадки должны быть совместимы с EPDM. При размещении оставляют доступ к настройке, измерительным точкам и соединениям. Трубы закрепляют независимо от арматуры, чтобы их масса и монтажные усилия не нагружали корпус. Теплоизоляцию выполняют так, чтобы органы управления и обслуживания оставались доступными. Для этого размера технический лист задаёт температурный диапазон −20…130 °C.
Совместимое оборудование
Для ручной балансировки применяют парный клапан V5010Y0040 соответствующего размера. Измерительный компьютер VM242A0101 BasicMes-2 используют с необходимыми соединительными принадлежностями. Комплект VA3502A001 предназначен для измерения давления на RED. Мембранный блок Kombi-DP устанавливают на подходящий BLUE, а не непосредственно на этот измерительный корпус RED.
Запчасти и обслуживание
Для RED выпуска с 1991 года указан сменный узел VS1501R040; его применимость сверяют с поколением корпуса. Винт маховика имеет код VS2000A010. Для слива предусмотрен VA3400A001. Защитный колпачок VA2501A032 закрывает доступ к настройке.
Подбор и эксплуатация
При расчёте узла проверяют расход и доступный перепад давления, затем размер и тип присоединения, температуру и состав среды. Номинальное давление корпуса и рабочий перепад на регулирующем элементе характеризуют разные условия; их нельзя подменять друг другом. Расходы на диаграммах относятся к заданной настройке и среде. Для водно-гликолевой смеси учитывают плотность и поправки производителя.
Обслуживание гидравлической части выполняют после отсечения ветви, охлаждения воды и сброса давления. Перед разборкой записывают положение настройки и маркировку изделия. После сборки проверяют герметичность соединений, работу регулирующего элемента и восстанавливают проектный режим. Сервисную деталь подбирают по полному заказному коду и поколению корпуса.
Перед вводом в работу удаляют из трубопровода монтажные загрязнения и промывают обслуживаемый контур. Состав воды и присадки должны соответствовать требованиям серии; для элементов с EPDM выбирают совместимые добавки. Наличие автоматического регулятора не заменяет проверку фактического расхода и достаточности напора насоса при расчётной нагрузке.
Перед заказом проверьте артикул V5000Y0040, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
