Назначение и применение
Привод воздушной заслонки Honeywell S05010 предназначен для прямой установки на поворотный вал. Электромеханический исполнительный механизм изменяет положение заслонки по команде внешнего контроллера. Выбранное исполнение определяет питание, тип управления, рабочий момент и наличие вспомогательных контактов. Привод устанавливают на воздушных заслонках вентиляционных агрегатов, приточных и вытяжных установок, регулирующих жалюзи и узлов распределения воздуха. Он передаёт момент непосредственно на вал заслонки и изменяет её угол открытия. В контуре автоматизации команда поступает от регулятора установки или шкафа управления. Выбор исполнительного механизма связан с моментом сопротивления заслонки, геометрией вала, углом поворота и требуемым состоянием воздушного тракта при отключении питания.
Особенности исполнения

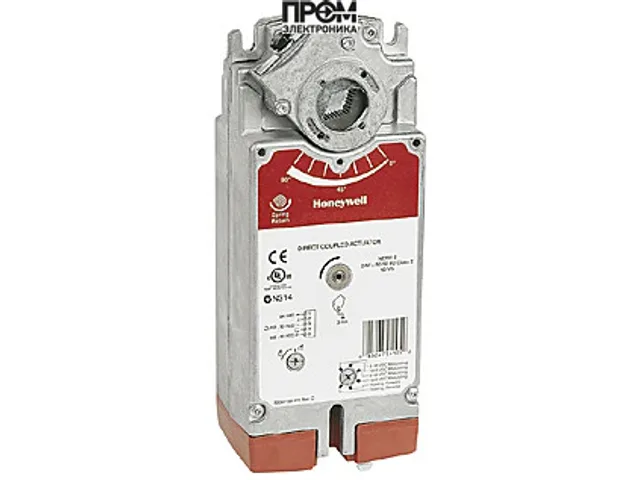

Конструкция содержит возвратную пружину. При исчезновении питания механическая энергия пружины возвращает заслонку в заранее выбранное положение. Направление возврата задают монтажом исполнительного механизма на валу. Корпус имеет съёмную клеммную зону и указатель положения. Ручное взведение для S03/S05 не заявлено; положение возврата выбирают ориентацией привода. Пружина возвращает вал без электрической команды регулятора. Параметры S05010: напряжение питания: 24 Vac/dc; время открытия привода: 90 sec; максимальная температура окружающей среды: +65 °C; минимальная температура окружающей среды: -40 °C; потребляемая мощность: 8 VA; способ монтажа: Round shafts 9..16 мм, Square shafts 6..13 мм; частота питания: 50 Hz, 60 Hz; крутящий момент: 5 Н·м.
Совместимое оборудование
Документация серии описывает прямую установку на воздушные заслонки и сочетания с шаровыми клапанами VBG при соответствующем монтажном соединении. Для S03/S05 указаны круглые валы 9–16 мм и квадратные 6–13 мм. Электрический режим и наличие контактов выбирают по полному артикулу. Указанное сочетание с шаровой арматурой не означает совместимость со всеми клапанами линейного или поворотного действия.
Место установки и монтаж
Монтаж выполняют на валу заслонки с помощью штатного зажима и элемента фиксации корпуса от проворота. Вал должен входить в зажим на требуемую длину, а корпус не должен воспринимать боковую нагрузку от несоосного соединения. До подключения выставляют положение заслонки и направление движения. Клеммный отсек оставляют доступным; ввод кабеля выполняют через предусмотренное отверстие с подходящим уплотнением. Ограничители поворота согласуют с фактическими конечными положениями заслонки.
Запчасти и принадлежности
Для исполнений малых серий с суффиксом SW1 или SW2 вспомогательные контакты являются частью конкретной модификации. Их наличие нельзя переносить на артикул без этого суффикса. Документация описывает штатный зажим и фиксацию корпуса. Универсальный перечень отдельных двигателей, редукторов и пружин для ремонта этих приводов не опубликован в проверенном каталоге.
Проверка работы
Наладка включает проверку полного рабочего хода без заедания, направления вращения и реакции на команды контроллера. Варианты со вспомогательными контактами проверяют вместе с цепью индикации положения. Площадь заслонки из каталога служит ориентиром для типового расчёта; фактический момент зависит от уплотнений, перепада давления и механики воздушного клапана. Монтаж в составе вентиляционной установки должен обеспечивать доступ к зажиму, электрическим соединениям и указателю угла. Дополнительно проверяют возврат при отключении питания и достижение проектного положения без помощи двигателя.
Перед заказом проверьте артикул S05010, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
