Назначение и применение

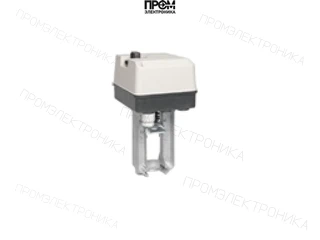

Линейный электропривод Honeywell ML7425A6008 предназначен для перемещения штока регулирующего клапана в системах отопления, вентиляции и кондиционирования. Исполнительный механизм управляется аналоговой командой регулятора. Точное исполнение определяет питание, усилие, рабочий ход и время перемещения. Привод устанавливают на регулирующей арматуре узлов отопления, водяных калориферов приточных установок, охладителей и теплообменников. Он изменяет положение затвора, а расход и тепловую мощность определяет клапан совместно с регулятором. В двухходовом узле регулируется проход среды; в трёхходовом — соотношение потоков либо распределение по ветвям. Привод работает в составе контура регулирования температуры, управляемого контроллером установки.
Особенности исполнения
Вращение двигателя преобразуется редуктором в поступательное движение. Штатное соединение передаёт усилие штоку клапана без отдельной рычажной передачи. Ограничение усилия и отключение в конечной точке защищают механизм при достижении рабочего положения. Электронный позиционер сопоставляет входной сигнал с положением штока; направление действия и диапазон команды выбирают при настройке. Аналоговая обратная связь используется для отображения положения в системе автоматизации. Встроенная возвратная пружина переводит шток в определённое положение при исчезновении питания. Направление возврата относится к конкретному артикулу и учитывается вместе с функцией установленного клапана. Параметры ML7425A6008: напряжение питания: 24 Vac; степень защиты: IP54; время перемещения: 1.8 min; входной управляющий сигнал: 0/2..10 V=; действие при отключении питания: Stem Extends; концевые выключатели: Optional; максимальный перепад давления закрытия: 600/1000/1600/2500 kPa for DN15, 600/1000/1600/2500 kPa for DN20, 600/1000/1600/2500 kPa for DN25, 600/700/1000/1600/2500 kPa for DN32, 350/460/480/1600/2500 kPa for DN40, 200/260/1600/2500 for DN50, 120/160/1600/2500 kPa for DN65, 50/100/1600/2500 kPa for DN80; максимальный ход: 20 мм.
Совместимое оборудование
Совместимость описана таблицами сочетаний со стандартными линейными клапанами Honeywell / Resideo: V5011, V5013, V5328, V5329, V5016, V5025, V5049 и V5050, включая соответствующие исполнения DE/DI, XE/XI и DF/XF. Артикул корпуса, ход и допустимый перепад давления определяют применимость конкретного привода; перечень серий не означает одинаковых условий для всех диаметров.
Место установки и монтаж
Монтаж выполняют непосредственно на клапане: опору привода фиксируют на его горловине, а шток соединяют штатным захватом. Ось движения должна совпадать с осью штока клапана. Над корпусом оставляют место для снятия крышки и доступа к клеммам; возле трубопровода — пространство для обслуживания соединения. Проводку подводят через предусмотренные вводы. Допустимую температуру среды оценивают вместе с нагревом зоны установки, а при необходимости применяют указанный для клапана высокотемпературный комплект.
Запчасти и принадлежности
В текущем паспорте серии указан блок вспомогательных переключателей 43191680-205. Для повышенной температуры среды предусмотрены комплекты 43196000-001 и 43196000-002; выбор зависит от модели и диаметра клапана. Комплект переключателей служит для сигнализации положения или внешней блокировки. Коды внутренних плат и редукторов в проверенной документации не перечислены.
Проверка работы
При вводе в работу проверяют оба направления перемещения, крайние положения и связь сигнала регулятора с открытием конкретного порта клапана. Для трёхходовой арматуры фиксируют положение каналов A, B и AB. Полный ход должен соответствовать ходу клапана, а усилие — табличному допустимому перепаду давления для его диаметра. Электрический привод не изменяет паспортные ограничения корпуса клапана по среде, давлению и температуре. Доступ к ручному управлению и возможность снять привод предусматривают уже при размещении узла.
Перед заказом проверьте артикул ML7425A6008, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
