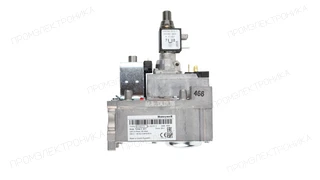

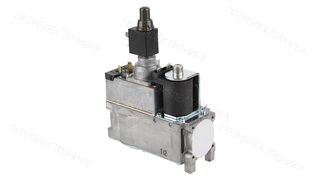

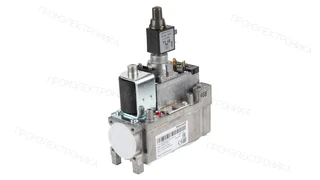

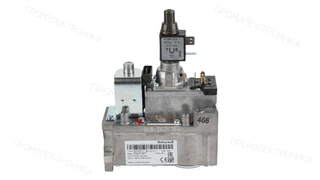

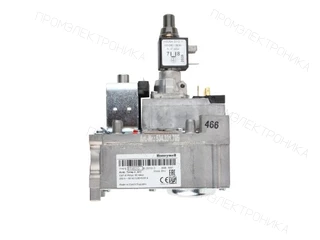

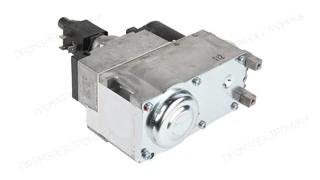

Газовый клапан Honeywell (Resideo) VR4601QB2019
Газовый клапан 230 В AC, 50 Гц. Двухступенчатое регулирование 4–37 мбар, регулятор V4336A2212.
Регулятор: V4336A2212 · Регулирование: Две ступени, high/low · Диапазон регулирования: 4–37 мбар · Параметр Soft lite: 5/sw. мбар
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Honeywell / Resideo VR4601QB2019 — газовый клапан для системы автоматического розжига. Газовый клапан 230 В AC, 50 Гц. Двухступенчатое регулирование 4–37 мбар, регулятор V4336A2212. Полный индекс определяет исполнение клапанной сборки, поэтому при заказе сохраняют все буквы и четыре заключительные цифры.
Особенности VR4601QB2019
Регулятор V4336A2212 обеспечивает два уровня давления high/low. Это отличается от стандартного серворегулятора V5306E в версиях CB: одинаковый корпус не означает одинаковый способ управления.
Соединения и система розжига
Предусмотрен отвод для запальной горелки, исполнение относится к системе IP с прерывистой запальной горелкой.
В каталоге производителя газовое соединение обозначено 23×23dia. Поэтому здесь не заявляется универсальная резьба Rp 1/2" на корпусе: ответные детали и способ присоединения проверяют по установленной сборке. Подключение первой катушки расположено сверху.
Что сравнить перед заменой
- Полную маркировку VR4601QB2019, напряжение и частоту.
- Тип регулятора V4336A2212 и диапазон 4–37 мбар.
- Наличие отвода запальной горелки, класс B + J и электрическую схему.
- Присоединительные детали, положение катушек и требования изготовителя котла.
Документация
Руководство VR46/VR86 описывает семейство газовых клапанов. Данные конкретной модификации сверены с карточкой VR4601QB2019 у Resideo. Табличные значения соседней модели не подтверждают её взаимозаменяемость.
Заказать VR4601QB2019
- Укажите модель VR4601QB2019 и количество.
- Для подбора замены приложите шильдик клапана и точную модель котла.
Отправьте обозначение, количество и фото шильдика через форму заявки на этой странице. Цена, наличие и срок поставки подтверждаются в коммерческом предложении.
Вопросы о выборе и заказе
Какой регулятор установлен?
Для VR4601QB2019 производитель указывает V4336A2212, диапазон 4–37 мбар.
Есть ли отвод для запальной горелки?
Есть. Это нужно учитывать вместе со схемой розжига оборудования.
Можно ли использовать любой клапан VR46 вместо этого?
Нет. Различаются регулятор, класс клапанов, запуск, отвод запальной горелки и подключения. Нужна проверка полного индекса.
Технические характеристики
- Модель
- VR4601QB2019
- Регулятор
- V4336A2212
- Регулирование
- Две ступени, high/low
- Диапазон регулирования
- 4–37 мбар
- Параметр Soft lite
- 5/sw. мбар
- Пропускное исполнение по каталогу
- High
- Газовые соединения по каталогу
- 23 × 23 dia; ответные соединения сверяют по узлу
- Подключение первой катушки
- Сверху
- Напряжение питания
- 230 В AC, 50 Гц
- Класс клапанов
- B + J
- Отвод на запальную горелку
- Есть
- Характер открытия
- Soft lite
- Единица продажи
- шт
- Артикул производителя
- VR4601QB2019
