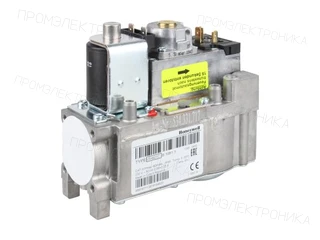

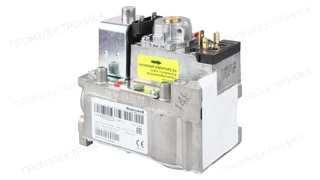

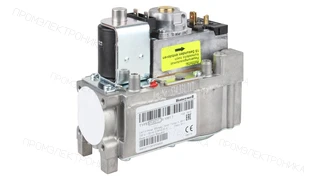

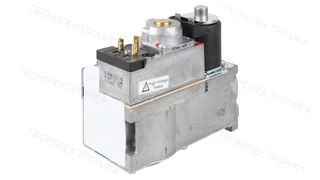

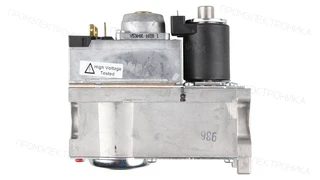

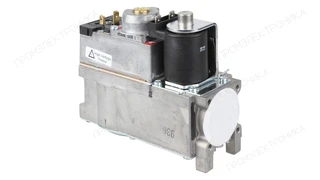

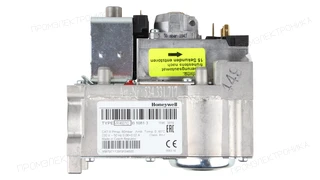

Газовый клапан Honeywell (Resideo) VR4601CB1081
Газовый клапан 230 В AC, 50 Гц. Серворегулирование 5–50 мбар, регулятор V5306E1028.
Регулятор: V5306E1028 · Регулирование: Серворегулятор давления · Диапазон регулирования: 5–50 мбар · Параметр Soft lite: 3 мбар
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Honeywell / Resideo VR4601CB1081 — газовый клапан для системы автоматического розжига. Газовый клапан 230 В AC, 50 Гц. Серворегулирование 5–50 мбар, регулятор V5306E1028. Полный индекс определяет исполнение клапанной сборки, поэтому при заказе сохраняют все буквы и четыре заключительные цифры.
Особенности VR4601CB1081
В этом исполнении установлен стандартный серворегулятор V5306E1028. Настройка и согласование с горелкой выполняются по документации оборудования; модификации QB с двухступенчатым регулятором подбираются отдельно.
Соединения и система розжига
Предусмотрен отвод для запальной горелки, исполнение относится к системе IP с прерывистой запальной горелкой.
В каталоге производителя газовое соединение обозначено 23×23dia. Поэтому здесь не заявляется универсальная резьба Rp 1/2" на корпусе: ответные детали и способ присоединения проверяют по установленной сборке. Подключение первой катушки расположено сверху.
Что сравнить перед заменой
- Полную маркировку VR4601CB1081, напряжение и частоту.
- Тип регулятора V5306E1028 и диапазон 5–50 мбар.
- Наличие отвода запальной горелки, класс B + J и электрическую схему.
- Присоединительные детали, положение катушек и требования изготовителя котла.
Документация
Руководство VR46/VR86 описывает семейство газовых клапанов. Данные конкретной модификации сверены с карточкой VR4601CB1081 у Resideo. Табличные значения соседней модели не подтверждают её взаимозаменяемость.
Заказать VR4601CB1081
- Укажите модель VR4601CB1081 и количество.
- Для подбора замены приложите шильдик клапана и точную модель котла.
Отправьте обозначение, количество и фото шильдика через форму заявки на этой странице. Цена, наличие и срок поставки подтверждаются в коммерческом предложении.
Вопросы о выборе и заказе
Какой регулятор установлен?
Для VR4601CB1081 производитель указывает V5306E1028, диапазон 5–50 мбар.
Есть ли отвод для запальной горелки?
Есть. Это нужно учитывать вместе со схемой розжига оборудования.
Можно ли использовать любой клапан VR46 вместо этого?
Нет. Различаются регулятор, класс клапанов, запуск, отвод запальной горелки и подключения. Нужна проверка полного индекса.
Альтернативные артикулы
- Viessmann
- 7822390
Технические характеристики
- Модель
- VR4601CB1081
- Регулятор
- V5306E1028
- Регулирование
- Серворегулятор давления
- Диапазон регулирования
- 5–50 мбар
- Параметр Soft lite
- 3 мбар
- Пропускное исполнение по каталогу
- High
- Газовые соединения по каталогу
- 23 × 23 dia; ответные соединения сверяют по узлу
- Подключение первой катушки
- Сверху
- Напряжение питания
- 230 В AC, 50 Гц
- Класс клапанов
- B + J
- Отвод на запальную горелку
- Есть
- Характер открытия
- Soft lite
- Единица продажи
- шт
- Артикул производителя
- VR4601CB1081
