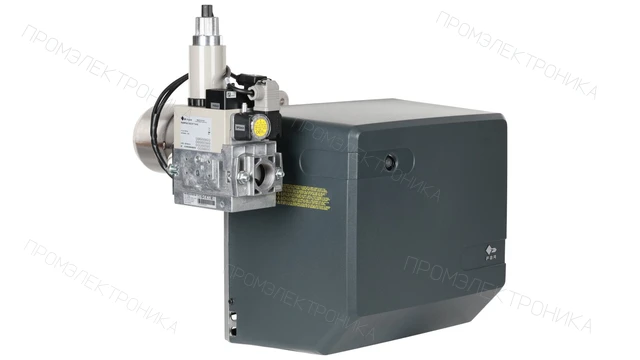

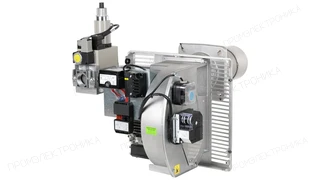

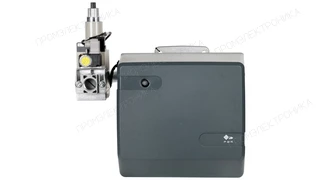

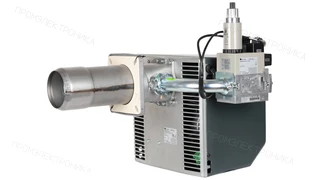

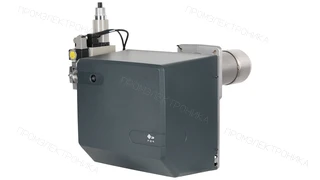

Газовая горелка FBR GAS X 5/2 CE TC + R. CE D1"1/4-S

Газовая горелка FBR GAS X 5/2 CE TC + R. CE D1"1/4-S: техническое описание

Газовая горелка FBR GAS X 5/2 CE TC + R. CE D1"1/4-S — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — двухступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 81,2 до 349 кВт; противодавление — от 0 до 8 мбар; расход газа — от 8,2 до 35 Нм³/ч; давление газа перед рампой — от 4,8 до 25,8 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

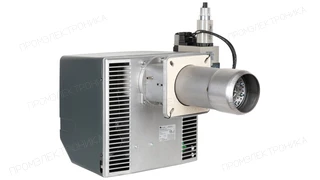

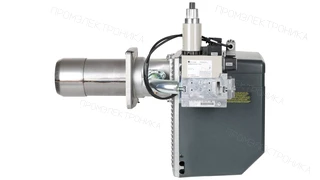

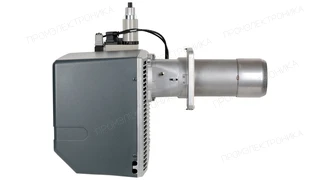

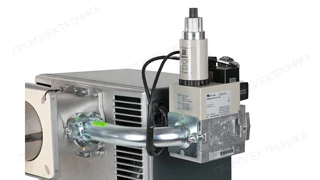

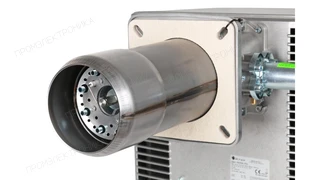

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 250 мм; диаметр пламенной трубы — 138 мм; присоединение — Rp 1 1/4"; комплектация — с головой сгорания, с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 540 Вт; степень защиты — IP40; температура окружающей среды — от -15 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 370 Вт; уровень шума — 71 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — FBR; артикул или обозначение — 002760R057033. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
