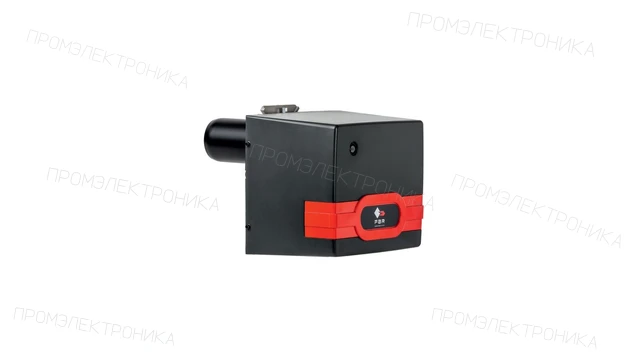

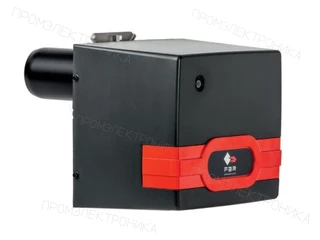

Дизельная горелка FBR G 1H 2001

Дизельная горелка FBR G 1H 2001: техническое описание

Дизельная горелка FBR G 1H 2001 — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — дизельная; регулирование мощности — одноступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 23,7 до 59,2 кВт; противодавление — от -0,2 до 1,4 мбар; расход топлива — 2 - 5 кг/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 112 мм; диаметр пламенной трубы — 80 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 220 Вт; степень защиты — IP40; температура окружающей среды — от -15 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 100 Вт; уровень шума — 59 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — FBR; артикул или обозначение — 001111. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
