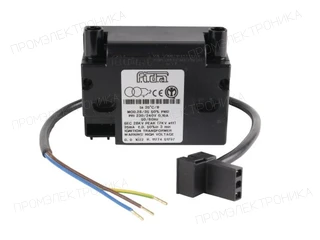

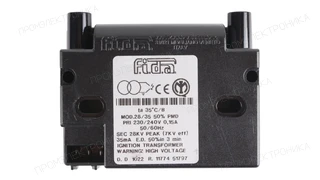

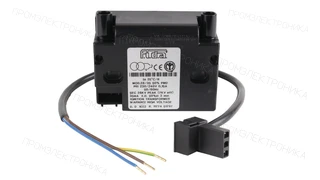

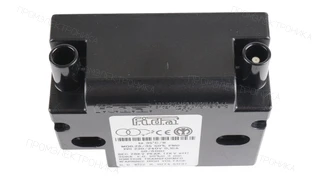

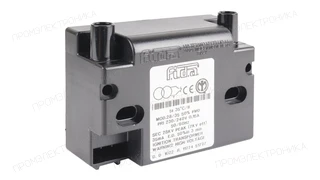

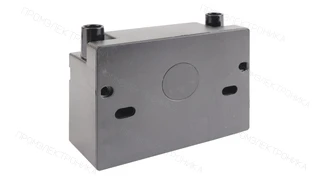

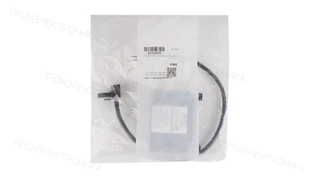

Трансформатор розжига Elco 28/35 PMD
Трансформатор розжига Elco 28/35 PMD, артикул 65323258. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 50 % · Ток поджига: 35 мА · Напряжение поджига: 7 кВ · Степень защиты: IP44 · Количество выходов: 1 · Комплектация: Трансформаторы · Напряжение питания: 220 В
Описание
Трансформатор розжига Elco 28/35 PMD: техническое описание
Трансформатор розжига Elco 28/35 PMD — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 7 кВ; ток поджига — 35 мА; высоковольтные выходы — 1; продолжительность включения ED — 50 %.
Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц / 60 Гц; ток первичной цепи — 0,15 А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.
Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; степень защиты — IP44. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 65323258. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
В каких горелках применяется
Артикул 65323258 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Ecoflam MAX GAS 170 P
- Позиция на схеме
- 0130
- Ecoflam MAX GAS 250 P
- Позиция на схеме
- 0130
- Ecoflam MAX GAS 70P
- Позиция на схеме
- 13
- Ecoflam MAX GAS 40 P
- Позиция на схеме
- 13
- Ecoflam MAX GAS 120P
- Позиция на схеме
- 13
- Ecoflam MAX GAS 105P
- Позиция на схеме
- 13
- Ecoflam MAX GAS 170 LN P TC MET.SR 230/50
- Код оборудования
- 3123940
- Позиция на схеме
- 0013
- Период оборудования
- с 06-2005 до 01-2012
- Ecoflam MAX GAS 170 LN P TL MET.SR 230/50
- Код оборудования
- 3123941
- Позиция на схеме
- 0013
- Период оборудования
- с 10-2008 до 01-2012
- Ecoflam MAX GAS 170 LN PAB TC MET.SR 230/50
- Код оборудования
- 3123956
- Позиция на схеме
- 0013
- Период оборудования
- с 10-2009 до -
- Ecoflam MAX GAS 170 LN PAB TL MET.SR 230/50
- Код оборудования
- 3123957
- Позиция на схеме
- 0013
- Период оборудования
- с 10-2008 до -
-
- Код оборудования
- 3123942
- Позиция на схеме
- 0013
- Период оборудования
- с 10-2008 до -
- Ecoflam MAX GAS 250 LN P TL MET.SR 230/50
- Код оборудования
- 3123943
- Позиция на схеме
- 0013
- Период оборудования
- с 11-2008 до 01-2012
- Ecoflam MAX GAS 250 LN PAB TC MET.SR 230/50
- Код оборудования
- 3123958
- Позиция на схеме
- 0013
- Период оборудования
- с 10-2008 до -
- Ecoflam MAX GAS 250 LN PAB TL MET.SR 230/50
- Код оборудования
- 3123959
- Позиция на схеме
- 0013
- Период оборудования
- с 11-2008 до -
- Ecoflam BLU 170 P
- Позиция на схеме
- 29
- Исполнение
- DANFOSS CM
- Ecoflam BLU 250 P
- Позиция на схеме
- 29
- Исполнение
- DANFOSS CM
- Ecoflam BLU 350 P
- Позиция на схеме
- 29
- Исполнение
- DANFOSS CM
- Ecoflam MAX GAS 70P
- Позиция на схеме
- 0130
- Ecoflam MAX GAS 40 P
- Позиция на схеме
- 0130
- Ecoflam MAX GAS 120P
- Позиция на схеме
- 0130
- Ecoflam MAX GAS 105P
- Позиция на схеме
- 0130
- Ecoflam MAX GAS 170 P
- Позиция на схеме
- 13
- Исполнение
- IGNITION TRANSFORMER; DanfossEBI M
- Ecoflam MAX GAS 250 P
- Позиция на схеме
- 13
- Исполнение
- IGNITION TRANSFORMER; DanfossEBI M
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 0.25
- Ширина, см
- 15
- Высота, см
- 3
- Длина, см
- 15
- Степень защиты
- IP44
- Электропитание
- 220 В - 220 В
- Сила тока
- 0,15 А
- Частота тока
- 50 Гц / 60 Гц
- Ток поджига
- 35 мА
- Напряжение поджига
- 7 кВ
- Продолжительность работы ED(DU)
- 50 %
- Разъемы кабелей поджига
- штекерные Ø4 мм
- Количество выходов
- 1
- Единица продажи
- шт
- Артикул производителя
- 65323258
