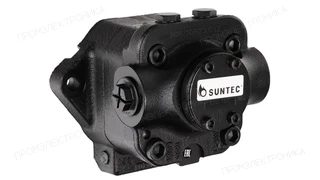

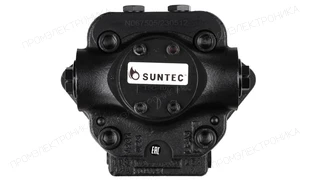

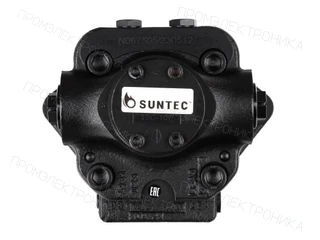

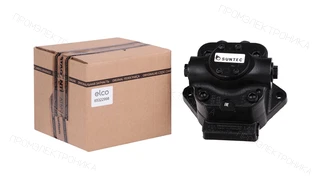

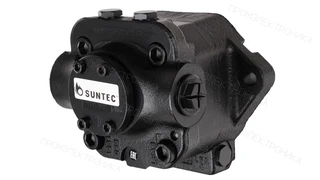

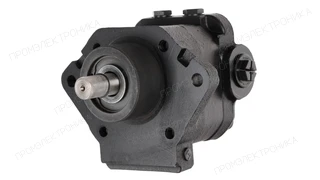

Насос для горелки Elco T 5 C 10 7
Насос для горелки Elco T 5 C 10 7. Вид перекачиваемой жидкости: дизельное топливо, мазут; Диапазон давления на форсунку: от 1 до 30 бар.
Вид топлива: Дизельное топливо · Вид топлива: Мазут · Крепление: Фланцевое · Посадочный диаметр, мм: 70 мм · Выход на форсунку со стороны вала: Слева · Бренд горелки / OEM: Elco · Диапазон давления на форсунку, бар: 1–30 бар · Вращение со стороны вала: Против часовой стрелки
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Насос для горелки Elco T 5 C 10 7. Вид перекачиваемой жидкости: дизельное топливо, мазут; Диапазон давления на форсунку: от 1 до 30 бар.
Исполнение и обозначение
Артикул OEM: 65322998. Бренд OEM-артикула: ELCO. Полную маркировку сохраняют при запросе: суффиксы и ведущие нули различают исполнения.
Топливо и гидравлические параметры
- Вид перекачиваемой жидкости: дизельное топливо, мазут
- Диапазон давления на форсунку: от 1 до 30 бар
Вращение и монтаж

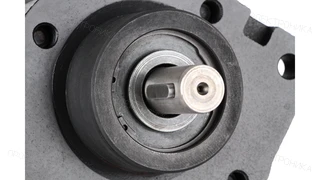

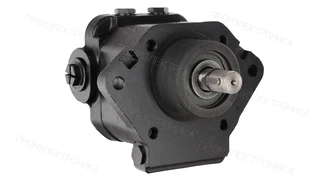

- Метод установки: фланцевое ⌀70 мм

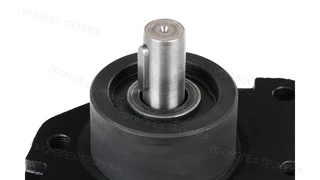

- Диаметр вала: 20 мм
- Направление вращения вала (со стороны вала): C: вращение против часовой стрелки / форсунка слева
Клапан и электрическое исполнение
- Тип модели: без электромагнитного клапана
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
В каких горелках применяется
Артикул 65322998 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Ecoflam OILFLAM 1000.1 PR
- Позиция на схеме
- 1
- Исполнение
- SUNTEC T5C105
- Ecoflam Multicalor TS 2300.1 PR
- Позиция на схеме
- 0340
- Исполнение
- SUNTEC T5C105
- Ecoflam MULTIFLAM TS 1800.1 PR MD S
- Позиция на схеме
- 33
- Исполнение
- SUNTEC T5C107
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 9.4
- Ширина, см
- 16
- Высота, см
- 13.2
- Длина, см
- 19.1
- Порт вакуумметра
- 1⁄4 дюйма - 6.35 мм
- Порт манометра
- 1⁄4 дюйма - 6.35 мм
- Максимальная скорость вращения
- 3 600 об/мин
- Номинальная скорость вращения
- 2 850 об/мин
- Направление вращения вала (со стороны вала)
- C: вращение против часовой стрелки / форсунка слева
- Конструкция вала
- одна полость
- Тип модели
- без электромагнитного клапана
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Серия насоса
- T: без регулировки давления
- Вид перекачиваемой жидкости
- дизельное топливо, мазут
- Производительность при давлении 30 бар и вязкости 75 сСт
- 3 950 л/ч
- Производительность при давлении 30 бар и вязкости 5 сСт
- 3 300 л/ч
- Эксплуатационная вязкость
- от 3 до 75 мм2/с
- Температура топлива
- от 0 до 150 oC макс. в насосе
- Давление на входе
- 5 бар
- Вращающий момент
- 0,4 Н·м
- Диаметр вала
- 20 мм
- Всасывающая и обратная линия
- 3⁄4 дюйма - 19 мм
- Выход на форсунку
- 3⁄4 дюйма - 19 мм
- Метод установки
- фланцевое ⌀70 мм
- Диапазон давления на форсунку
- от 1 до 30 бар
- Единица продажи
- шт
- Артикул OEM
- 65322998
Документация
