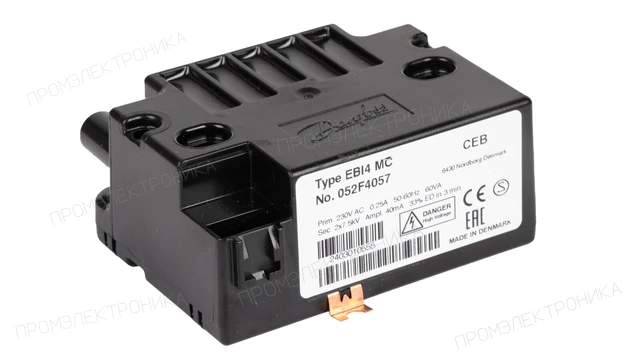

Комплект замены трансформатора Elco 65301223

Комплект замены трансформатора Elco 65301223: техническое описание

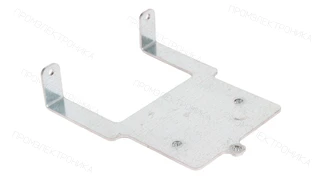

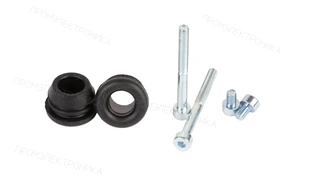

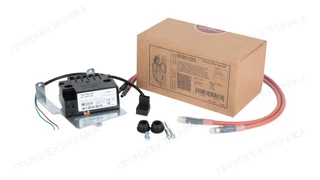

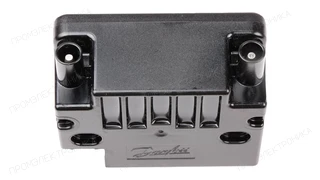

Комплект замены трансформатора Elco 65301223 — комплект для установки или замены трансформатора розжига. Высоковольтный узел формирует искровой разряд между электродами либо между электродом и корпусом горелки; состав комплекта необходимо проверять по ведомости запасных частей. Параметры высоковольтной части: напряжение поджига — 5 кВ; ток поджига — 20 мА; высоковольтные выходы — 2; продолжительность включения ED — 33 %.

Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц; ток первичной цепи — 1,1 А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.

Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø6.3 мм. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 65301223. Для подтверждения взаимозаменяемости также проверяют состав комплекта, напряжение, ток, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
