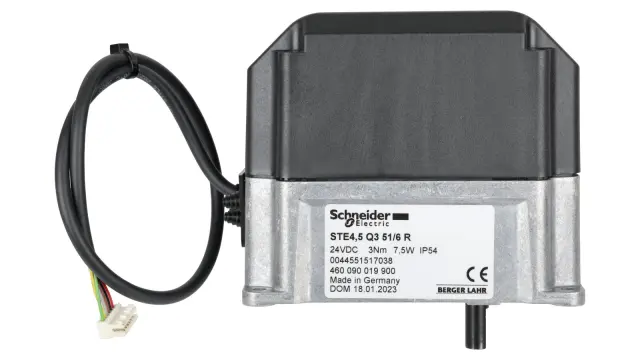

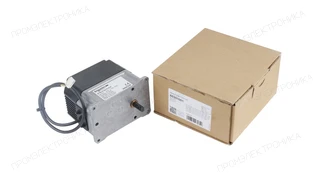

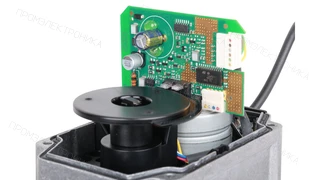

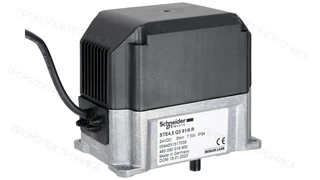

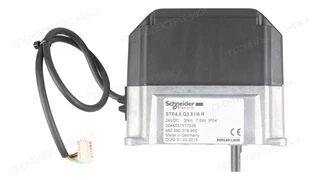

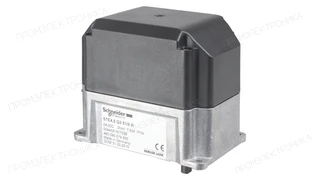

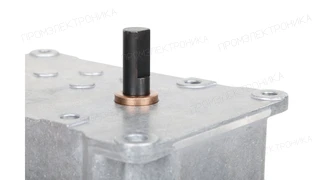

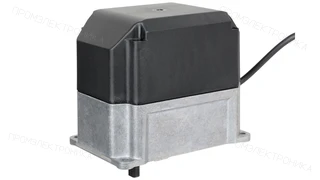

Сервопривод Elco STE4,5 Q3 51/6 R L500 — 65301001
Сервопривод Elco STE4,5 Q3 51/6 R L500 — 65301001. электропитание — 24 В; крутящий момент — 3 Н·м; время открытия на 90° — 4,5 с; степень защиты — IP54. Цена и срок поставки по запросу.
Назначение заслонки: Для воздушных заслонок · Степень защиты: IP54 · Бренд горелки / OEM: ELCO · Время открытия на 90°: 4,5 с · Крутящий момент: 3 Н·м · Электропитание: 24 В
Описание
Сервопривод Elco STE4,5 Q3 51/6 R L500 — 65301001: назначение и исполнение
Сервопривод Elco STE4,5 Q3 51/6 R L500 — 65301001 — исполнительный механизм для позиционирования регулирующего органа горелки. Подбор выполняют по полной маркировке изделия и схеме оборудования.
Параметры исполнения 65301001
Данные для выбора приведены для этой карточки. Частоту сети, схему управления и комплектность сверяют по полному исполнению.
- Электропитание: 24 В
- Крутящий момент: 3 Н·м
- Время открытия на 90°: 4,5 с
- Степень защиты: IP54
Подбор и заказ
В запросе укажите oem-артикул 65301001, количество и модель горелки. Для замены дополнительно проверяют направление вращения, рабочий угол, момент, время хода, питание, управление, обратную связь, вал и крепление.
Принадлежность к одной серии или совпадение OEM-обозначения не подтверждают взаимозаменяемость. Цена, наличие и срок поставки подтверждаются по запросу.
Альтернативные артикулы
- Бренд не указан
- 460090019900
- Elco
- 0044551517038
- Elco
- 65325883
Применяемость
Артикул 65301001 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 6.1600 DP /TC |
Сервопривод воздушной заслонки
Позиция на схеме: 1850
Узел: Электроника |
| Elco VG 6.2100 DP /TC |
Сервопривод воздушной заслонки
Позиция на схеме: 1850
Узел: Электроника |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 65301001 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- ELCO BB-VG5.950 M/TC
- Код оборудования
- 3833683
- Позиция на схеме
- 1040
- Период детали
- до 03/15
- Период оборудования
- с 02-2013 до -
- ELCO BB-VG5.1200 M/TC
- Код оборудования
- 3833684
- Позиция на схеме
- 1040
- Период детали
- до 03/15
- Период оборудования
- с 02-2013 до -
- ELCO BB-VG6.1600 M/TC
- Код оборудования
- 3833687
- Позиция на схеме
- 1040
- Период детали
- до 03/15
- Период оборудования
- с 01-2013 до -
- ELCO BB-VG6.2100 M/TC
- Код оборудования
- 3833688
- Позиция на схеме
- 1040
- Период детали
- до 03/15
- Период оборудования
- с 01-2013 до -
- ELCO BB-VG6.1600 M/TC/PED
- Код оборудования
- 3834671
- Позиция на схеме
- 1040
- Период детали
- до 03/15
- Период оборудования
- с 04-2015 до -
- ELCO BB-VG6.1600 MV/TC
- Код оборудования
- 3834754
- Позиция на схеме
- 1040
- Период детали
- до 03/15
- Период оборудования
- с 09-2015 до -
-
- Код оборудования
- 3834758
- Позиция на схеме
- 1040
- Период детали
- до 03/15
- Период оборудования
- с 09-2015 до -
- ELCO BB-VG6.2100 M/TC/PED
- Код оборудования
- 3834672
- Позиция на схеме
- 1040
- Период детали
- до 03/15
- Период оборудования
- с 04-2015 до -
- ELCO BB-VG6.2100 MV/TC
- Код оборудования
- 3834755
- Позиция на схеме
- 1040
- Период детали
- до 03/15
- Период оборудования
- с 09-2015 до -
-
- Код оборудования
- 3834759
- Позиция на схеме
- 1040
- Период детали
- до 03/15
- Период оборудования
- с 09-2015 до -
- Ecoflam BLU 3000.1 PRE
- Позиция на схеме
- 37
- Исполнение
- STE 4,5 Q3.51/6 3NM R
- ELCO BB-VL6.1600 DP
- Код оборудования
- 3833605
- Позиция на схеме
- 1090
- Период детали
- до 05/15
- Период оборудования
- с 09-2011 до -
- ELCO FS-VL 6.1600 DP KM 60HZ
- Код оборудования
- 3834648
- Позиция на схеме
- 1090
- Период детали
- до 05/15
- Период оборудования
- с 06-2014 до -
- ELCO BB-VL6.2100 DP
- Код оборудования
- 3833606
- Позиция на схеме
- 1090
- Период детали
- до 05/15
- Период оборудования
- с 09-2011 до -
- ELCO BB-VG5.950 M /TC
- Код оборудования
- 3833683
- Позиция на схеме
- 1040
- Период детали
- до 03/15
- Период оборудования
- с 02-2013 до -
- ELCO BB-VG5.1200 M /TC
- Код оборудования
- 3833684
- Позиция на схеме
- 1040
- Период детали
- до 03/15
- Период оборудования
- с 02-2013 до -
- ELCO BB-VG6.1600 DP / TC
- Код оборудования
- 3833569
- Позиция на схеме
- 1040
- Период оборудования
- с 09-2011 до -
- ELCO BB-VG6.1600 DP / TC 60H
- Код оборудования
- 3833948
- Позиция на схеме
- 1040
- Период оборудования
- с 10-2012 до -
- ELCO BB-VG6.2100 DP / TC
- Код оборудования
- 3833570
- Позиция на схеме
- 1040
- Период оборудования
- с 09-2011 до -
- ELCO BB-VG6.2100 DP / TC 60H
- Код оборудования
- 3833949
- Позиция на схеме
- 1040
- Период оборудования
- с 03-2013 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Степень защиты
- IP54
- Электропитание
- 24 В
- Крутящий момент
- 3 Н·м
- Время открытия на 90°
- 4,5 с
- Вид заслонки
- воздух
- Электрическая мощность
- 7,5 Вт
- Длина кабеля электропитания
- 500 мм
- Единица продажи
- шт
- OEM-артикул
- 65301001
Документация
Документ с подтверждённым происхождением для исполнения 65301001 пока не опубликован. Передайте полную маркировку и модель горелки, чтобы проверить нужную схему и редакцию.
