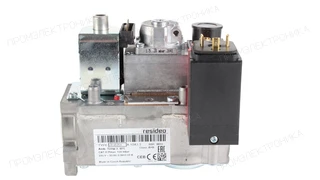

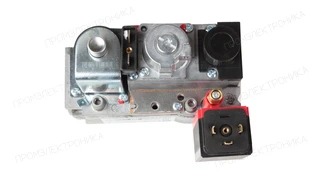

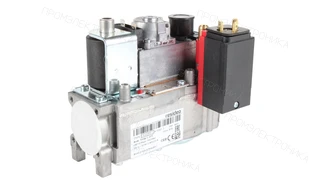

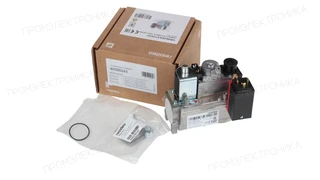

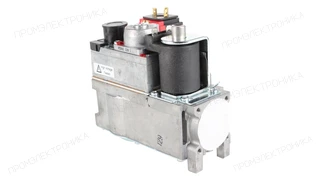

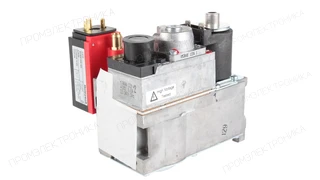

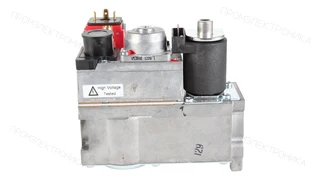

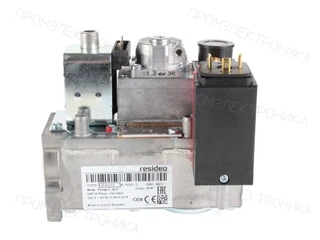

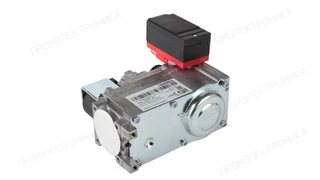

Газовый электромагнитный клапан Elco VR4625AA1043 — 65300243
Электромагнитный газовый клапан. При заказе сверяйте обозначение исполнения, присоединения и электрические параметры.
Серия: VR4625 · Тип: Газовые электромагнитные клапаны · Макс. давление: 100 мбар · Питание: 220 В
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Газовый электромагнитный клапан Elco VR4625AA1043 — 65300243
Электромагнитный газовый клапан. При заказе сверяйте обозначение исполнения, присоединения и электрические параметры.
Параметры исполнения
- Электропитание
- 220 В
- Максимальное избыточное давление
- 100 мбар
- Соединение на входе
- Rp 1/2"
- Соединение на выходе
- Rp 1/2"
- Степень защиты
- IP40, IP44
- Рабочая температура окр. среды
- от 0 до 60 °C
Что сверить перед заказом
Укажите полную маркировку 65300243 и количество. Для замены приложите фотографию шильдика и требования к присоединениям, давлению, питанию и функции узла. Одинаковая серия или альтернативный артикул сами по себе не подтверждают взаимозаменяемость.
Документы и их языки приведены в разделе документации карточки, когда они доступны. Если нужного руководства нет, запросите его вместе с коммерческим предложением.
Альтернативные артикулы
- Ecoflam
- 65300079
- Elco
- 65300080
- Elco
- 65300245
Применяемость
Артикул 65300243 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco P1.60G |
Газовый клапан VR4625A
Позиция на схеме: 301
|
| Elco P1.90G |
Газовый клапан VR4625A
Позиция на схеме: 301
|
| Elco VG 1.40 /TC |
Газовый клапан VR4625A
Позиция на схеме: 301
Узел: Газовая арматура |
| Elco VG 1.55 /TC |
Газовый клапан VR4625A
Позиция на схеме: 301
Узел: Газовая арматура |
| Elco VG 1.85 /TC |
Газовый клапан VR4625A
Позиция на схеме: 301
Узел: Газовая арматура |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 65300243 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки CB-VG1.40 E H3/8” RP1/2” /TC KN
- Код оборудования
- 3836346
- Позиция на схеме
- 3010
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.40 E H3/8” RP1/2” /TC KL
- Код оборудования
- 3836506
- Позиция на схеме
- 3010
- Период оборудования
- с 07-2018 до -
- Узел горелки CB-VG1.55 E H3/8” RP1/2” /TC KN
- Код оборудования
- 3836347
- Позиция на схеме
- 3010
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.55 E H3/8” RP1/2” /TC KL
- Код оборудования
- 3836517
- Позиция на схеме
- 3010
- Период оборудования
- с 07-2018 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Исполнение горелки
- одноступенчатая
- Электропитание
- 220 В
- Вес, кг
- 1.3
- Ширина, см
- 6.4
- Высота, см
- 11.6
- Длина, см
- 12.7
- Рабочая температура окр. среды
- от 0 до 60 °C
- Максимальное избыточное давление
- 100 мбар
- Диапазон входного давления газа
- от 1,5 до 20 мбар
- Электромагнитные клапаны V1 и V2
- Класс В
- Назначение
- газовые горелки
- Соединение на выходе
- Rp 1/2"
- Соединение на входе
- Rp 1/2"
- Управление клапанами V1 и V2
- совместное
- Степень защиты
- IP40, IP44
- Единица продажи
- шт
- Артикул производителя
- 65300243
