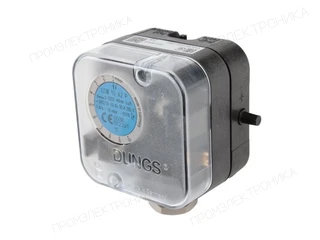

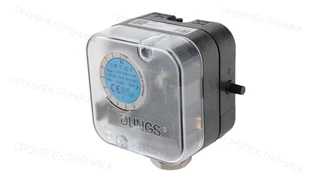

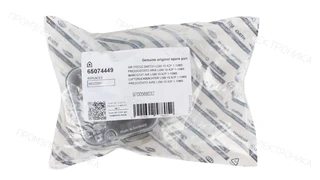

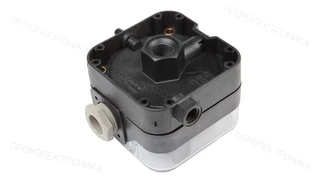

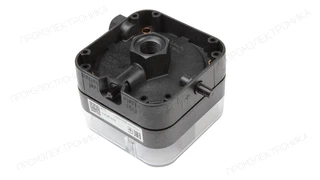

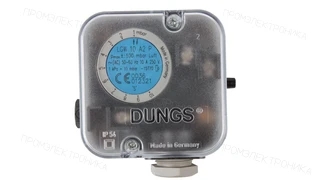

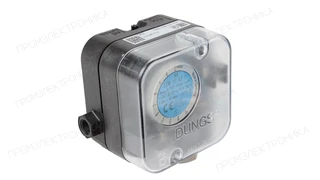

Реле давления Elco LGW 10 A2P — 65074449
Реле давления: диапазон регулировки: от 1 до 10 мбар; максимальное рабочее давление: 500 мбар.
Электрическое подключение: кабельный ввод M20 · Контролируемое давление: Дифференциальное давление · Степень защиты: IP54 · Максимальное рабочее давление: 500 мбар · Рабочая среда: Воздух · Рабочая среда: Нейтральные газы · Бренд горелки / OEM: ELCO · Диапазон регулировки: 1…10 мбар
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Реле давления Elco LGW 10 A2P — 65074449
Реле давления: диапазон регулировки: от 1 до 10 мбар; максимальное рабочее давление: 500 мбар.
Параметры исполнения
- Диапазон регулировки
- от 1 до 10 мбар
- Максимальное рабочее давление
- 500 мбар
- Рабочая среда
- воздух, нейтральные газы
- Для контроля
- дифференциального давления
- Тип соединения
- Rp 1/4"
- Вид подключения
- кабельный ввод M20
- Степень защиты
- IP54
- Рабочая температура окр. среды
- от -15 до 70 °C
Проверка перед заменой и заказом
Укажите маркировку 65074449 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.
Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.
Документация
Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.
В каких горелках применяется
Артикул 65074449 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Ecoflam MAX GAS 170 LN P TC MET.SR 230/50
- Код оборудования
- 3123940
- Позиция на схеме
- 0001
- Период оборудования
- с 06-2005 до 01-2012
- Ecoflam MAX GAS 170 LN P TL MET.SR 230/50
- Код оборудования
- 3123941
- Позиция на схеме
- 0001
- Период оборудования
- с 10-2008 до 01-2012
- Ecoflam MAX GAS 170 LN PAB TC MET.SR 230/50
- Код оборудования
- 3123956
- Позиция на схеме
- 0001
- Период оборудования
- с 10-2009 до -
- Ecoflam MAX GAS 170 LN PAB TL MET.SR 230/50
- Код оборудования
- 3123957
- Позиция на схеме
- 0001
- Период оборудования
- с 10-2008 до -
-
- Код оборудования
- 3123942
- Позиция на схеме
- 0001
- Период оборудования
- с 10-2008 до -
- Ecoflam MAX GAS 250 LN P TL MET.SR 230/50
- Код оборудования
- 3123943
- Позиция на схеме
- 0001
- Период оборудования
- с 11-2008 до 01-2012
- Ecoflam MAX GAS 250 LN PAB TC MET.SR 230/50
- Код оборудования
- 3123958
- Позиция на схеме
- 0001
- Период оборудования
- с 10-2008 до -
- Ecoflam MAX GAS 250 LN PAB TL MET.SR 230/50
- Код оборудования
- 3123959
- Позиция на схеме
- 0001
- Период оборудования
- с 11-2008 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Ширина, см
- 8.2
- Высота, см
- 6
- Длина, см
- 8.7
- Степень защиты
- IP54
- Тип соединения
- Rp 1/4"
- Рабочая температура окр. среды
- от -15 до 70 °C
- Вид подключения
- кабельный ввод M20
- Диапазон срабатывания
- от 0 до 0,5 мбар
- Максимальное рабочее давление
- 500 мбар
- Диапазон регулировки
- от 1 до 10 мбар
- Для контроля
- дифференциального давления
- Рабочая среда
- воздух, нейтральные газы
- Единица продажи
- шт
- MPN / артикул
- 65074449
