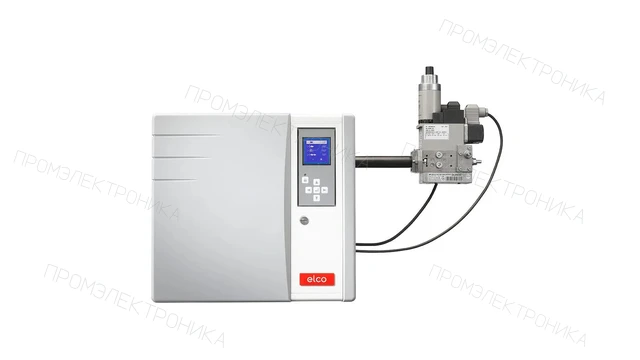

Газовая горелка Elco VG 3.350 DP E KL d327

Газовая горелка Elco VG 3.350 DP E KL d327: техническое описание

Газовая горелка Elco VG 3.350 DP E KL d327 — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — прогрессивная-пневморегулируемая.

Рабочая область характеризуется параметрами: диапазон мощности — от 105 до 350 кВт; противодавление — от 0 до 3,6 мбар; давление газа перед рампой — от 6 до 12 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — удлиненная; длина пламенной трубы — 320 мм; диаметр пламенной трубы — 130 мм; присоединение — Rp 2"; газовая рампа — d327 - 1 1/2" - Rp2"; комплектация — с головой сгорания, с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 583 Вт; степень защиты — IP21; температура окружающей среды — от -15 до 70 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 300 Вт; уровень шума — 69 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 3836415. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
