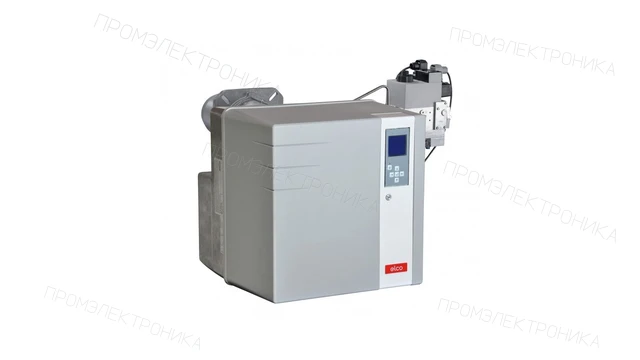

Газодизельная горелка Elco VGL 4.460 DP KL d312

Газодизельная горелка Elco VGL 4.460 DP KL d312: техническое описание

Газодизельная горелка Elco VGL 4.460 DP KL d312 — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/дизельное топливо; регулирование мощности — прогрессивная-пневморегулируемая; исполнение — комбинированная.

Рабочая область характеризуется параметрами: диапазон мощности — от 168 до 460 кВт; противодавление — от 0 до 4,5 мбар; давление газа перед рампой — от 7 до 18 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — удлиненная; длина пламенной трубы — 387 мм; присоединение — Rp 1 1/4"; газовая рампа — d312 - 1 1/4" - Rp1 1/4" или d340 - 1 1/4" - Rp1 1/4" /TC; комплектация — с головой сгорания, с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 553 Вт; степень защиты — IP41; температура окружающей среды — от -10 до 60 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 420 Вт; уровень шума — 70 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 3834575. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
