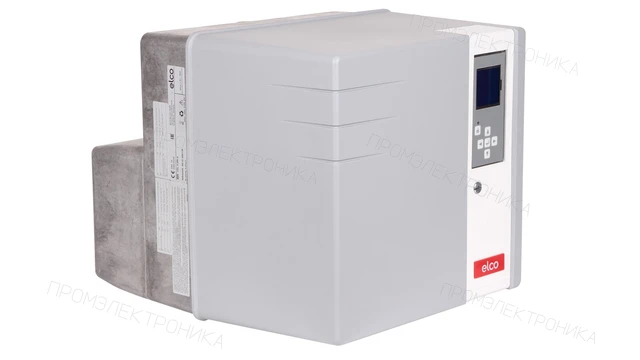

Газодизельная горелка Elco VGL 3.290 D KN d26

Газодизельная горелка Elco VGL 3.290 D KN d26: техническое описание

Газодизельная горелка Elco VGL 3.290 D KN d26 — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/дизельное топливо; регулирование мощности — двухступенчатая; исполнение — комбинированная.

Рабочая область характеризуется параметрами: диапазон мощности — от 95 до 290 кВт; противодавление — от 0 до 3,3 мбар; давление газа перед рампой — от 14 до 32 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — короткая; длина пламенной трубы — 180 мм; диаметр пламенной трубы — 130 мм; присоединение — Rp 3/4"; газовая рампа — d26 - 3/4" - Rp3/4"; комплектация — с головой сгорания, с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 512 Вт; температура окружающей среды — от -10 до 60 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 300 Вт; уровень шума — 67 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 3834459. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
