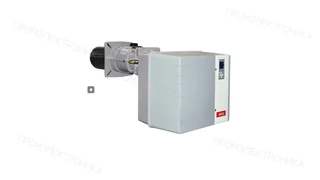

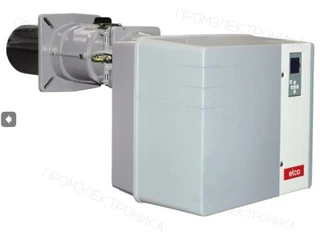

Дизельная горелка Elco VL 6 2100 DP KN

Дизельная горелка Elco VL 6 2100 DP KN: техническое описание

Дизельная горелка Elco VL 6 2100 DP KN — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — дизельная; регулирование мощности — прогрессивная-пневморегулируемая.

Рабочая область характеризуется параметрами: диапазон мощности — от 400 до 2 080 кВт; противодавление — от 0 до 12 мбар; расход топлива — 101,2 - 177 кг/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — короткая; длина пламенной трубы — 270 мм; диаметр пламенной трубы — 227 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 3 220 Вт; температура окружающей среды — от -10 до 60 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 2 700 Вт; уровень шума — 79,3 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 3833697. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
