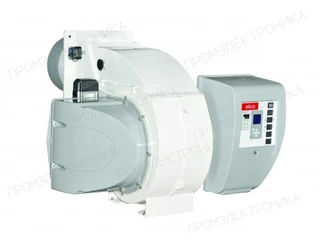

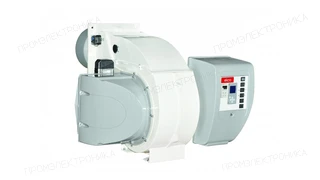

Газовая горелка Elco EK-EVO 7.4500 G-E/BT3/KM

Газовая горелка Elco EK-EVO 7.4500 G-E/BT3/KM: техническое описание

Газовая горелка Elco EK-EVO 7.4500 G-E/BT3/KM — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — прогрессивная-электронномодулируемая.

Рабочая область характеризуется параметрами: диапазон мощности — от 680 до 5 400 кВт; противодавление — от 0 до 16 мбар; расход газа — от 6,99 до 11,39 Нм³/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 505 мм; диаметр пламенной трубы — 370 мм; присоединение — DN 65; газовая рампа — GT-S455-100, GT-D456-100, GT-D455-80; комплектация — с головой сгорания, с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 10 050 Вт; степень защиты — IP41; температура окружающей среды — от 0 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 7 500 Вт; уровень шума — 82,5 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 3752752. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
