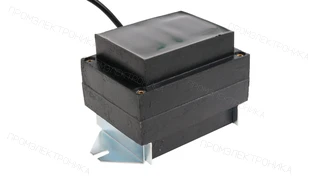

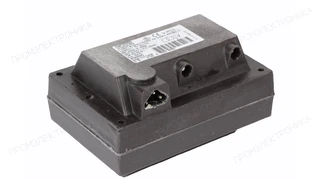

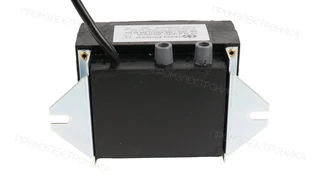

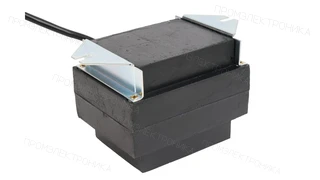

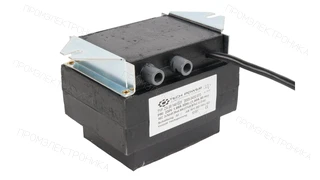

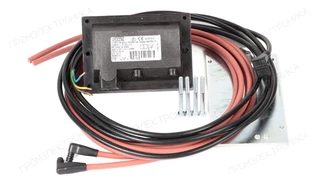

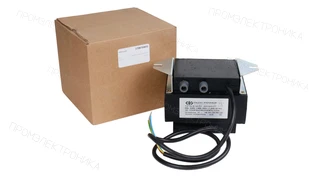

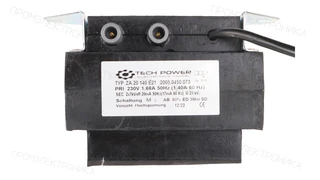

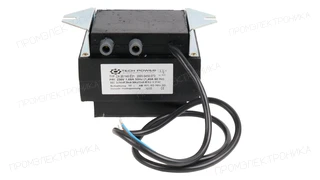

Трансформатор розжига Elco ZA 20 140 E21
Трансформатор розжига Elco ZA 20 140 E21, артикул 1738733651. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 80 % · Ток поджига: 20 мА · Напряжение поджига: 7 кВ · Количество выходов: 2 · Комплектация: Трансформаторы · Напряжение питания: 220 В
Описание
Трансформатор розжига Elco ZA 20 140 E21: техническое описание
Трансформатор розжига Elco ZA 20 140 E21 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 7 кВ; ток поджига — 20 мА; высоковольтные выходы — 2; продолжительность включения ED — 80 %.
Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц; ток первичной цепи — 1,7 А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.

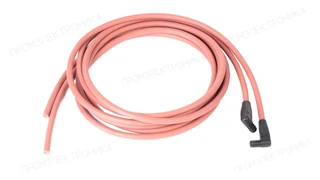

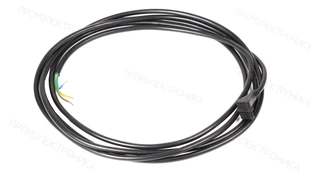

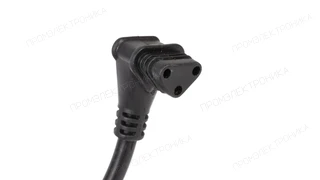

Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; кабель питания — 1 100 мм. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 1738733651. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Ecoflam
- 65310665
- Elco
- 13013258
- Elco
- 13019271
- Elco
- 13022886
В каких горелках применяется
Артикул 1738733651 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- ELCO EKEVO 8.5800 GL-E/BT3/KN
- Код оборудования
- 3754601
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 8.5800 GL-E/BT3/KM
- Код оборудования
- 3754605
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 8.5800 GL-E/BT3/KL
- Код оборудования
- 3754609
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 8.7100 GL-E/BT3/KN
- Код оборудования
- 3754602
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 8.7100 GL-E/BT3/KM
- Код оборудования
- 3754606
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 8.7100 GL-E/BT3/KL
- Код оборудования
- 3754610
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 9.8700 GL-E/BT3/KN
- Код оборудования
- 3754603
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 9.8700 GL-E/BT3/KM
- Код оборудования
- 3754607
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 9.8700 GL-E/BT3/KL
- Код оборудования
- 3754611
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 9.10400 GL-E/BT3/KN
- Код оборудования
- 3754604
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 9.10400 GL-E/BT3/KM
- Код оборудования
- 3754608
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 9.10400 GL-E/BT3/KL
- Код оборудования
- 3754612
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 8.5700 GL-EF3/BT3/KN
- Код оборудования
- 3754825
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 8.5700 GL-EF3/BT3/KM
- Код оборудования
- 3754829
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 8.5700 GL-EF3/BT3/KL
- Код оборудования
- 3754833
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 9.6500 GL-EF3/BT3/KN
- Код оборудования
- 3754826
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 9.6500 GL-EF3/BT3/KM
- Код оборудования
- 3754830
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 9.6500 GL-EF3/BT3/KL
- Код оборудования
- 3754834
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Электропитание
- 220 В
- Вес, кг
- 1
- Длина кабеля электропитания
- 1 100 мм
- Сила тока
- 1,7 А
- Частота тока
- 50 Гц
- Ток поджига
- 20 мА
- Напряжение поджига
- 7 кВ
- Продолжительность работы ED(DU)
- 80 %
- Разъемы кабелей поджига
- штекерные Ø4 мм
- Количество выходов
- 2
- Единица продажи
- шт
- Артикул производителя
- 1738733651
