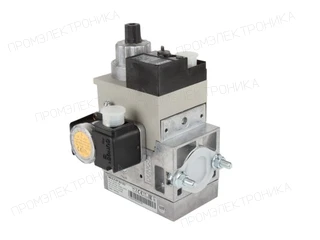

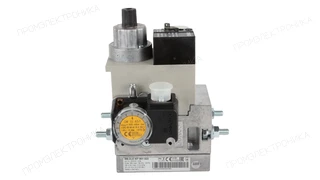

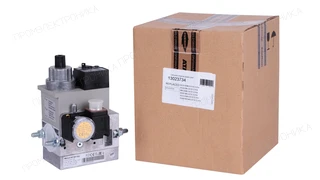

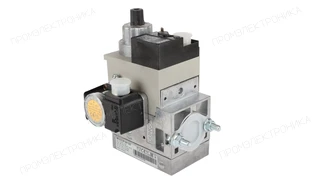

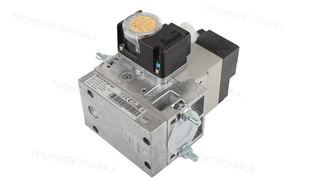

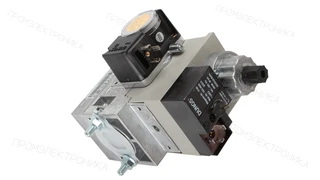

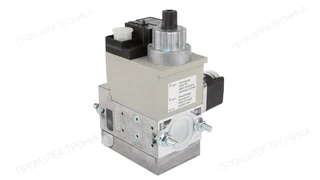

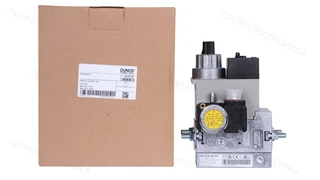

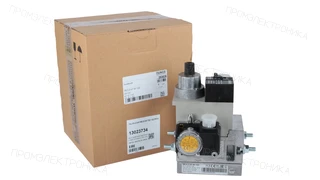

Газовый мультиблок Elco MB-DLE 407 B01 S22
Газовый мультиблок Elco MB-DLE 407 B01 S22, артикул 13023734. Раздел каталога: Газовые мультиблоки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Управление V1/V2: Раздельное · Степень защиты: IP54 · Режим регулирования: Одноступенчатый · Диапазон выходного давления: от 4 до 20 мбар · Макс. избыточное давление: 360 мбар · Серия: MB-DLE
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Газовый мультиблок Elco MB-DLE 407 B01 S22: техническое описание
Газовый мультиблок Elco MB-DLE 407 B01 S22 — комбинированный узел газовой рампы. В одном корпусе он объединяет перечисленные в исполнении функции подготовки, регулирования и безопасного перекрытия газа, сокращая число отдельных соединений газового тракта. Состав и режим данного варианта: режим регулирования — одноступенчатый; клапаны V1/V2 — Класс А; фильтр — стандартный фильтр, синий; реле давления — GW 150 A5.
Для согласования с газовой линией используются параметры: присоединение — Rp 1/2", Rp 3/4"; максимальное избыточное давление — 360 мбар; диапазон входного давления — от 15 до 360 мбар; диапазон выходного давления — от 4 до 20 мбар. Выходной диапазон относится к настройке регулятора, а максимальное давление — к допустимой нагрузке на узел; эти величины не взаимозаменяемы.
Особенности исполнения: управление V1/V2 — раздельное; степень защиты — IP54. Электрическую последовательность клапанов необходимо согласовать с автоматом горения и схемой проверки герметичности.
При заказе и замене необходимо сверять полное наименование изделия; бренд OEM-артикула — ELCO; артикул или обозначение — 13023734. Для подтверждения взаимозаменяемости также проверяют состав узла, диапазоны давления, присоединение и последовательность управления V1/V2; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Elco
- 253535
- Elco
- 65300250
Применяемость
Артикул 13023734 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco P 02.120G |
Газовый клапан MB-DLE 407
Позиция на схеме: 402
Узел: Газовая арматура |
| Elco P 02.160G |
Газовый клапан MB-DLE 407
Позиция на схеме: 402
Узел: Газовая арматура |
| Elco P1.60G |
Газовый клапан MB-DLE 407
Позиция на схеме: 403
|
| Elco P1.90G |
Газовый клапан MB-DLE 407
Позиция на схеме: 403
|
| Elco VG 1.40 /TC |
Газовый клапан MB-DLE 407
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco VG 1.55 /TC |
Газовый клапан MB-DLE 407
Позиция на схеме: 403
Узел: Газовая арматура |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 1.85 /TC |
Газовый клапан MB-DLE 407
Позиция на схеме: 403
Узел: Газовая арматура |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13023734 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки CB-VG1.105 E D3/4” RP3/4” /TC KN
- Код оборудования
- 3836348
- Позиция на схеме
- 4030
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.105 E D3/4” RP3/4” /TC KL
- Код оборудования
- 3836518
- Позиция на схеме
- 4030
- Период оборудования
- с 06-2018 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 2.5
- Степень защиты
- IP54
- Электромагнитные клапаны V1 и V2
- Класс А
- Максимальное избыточное давление
- 360 мбар
- Диапазон входного давления газа
- от 15 до 360 мбар
- Диапазон выходного давления
- от 4 до 20 мбар
- Управление клапанами V1 и V2
- раздельное
- Встроенный фильтр
- стандартный фильтр, синий
- Реле давления
- GW 150 A5
- Режим эксплуатации
- одноступенчатый
- Тип соединения
- Rp 1/2", Rp 3/4"
- Единица продажи
- шт
- Артикул OEM
- 13023734
Документация
