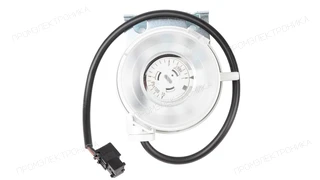

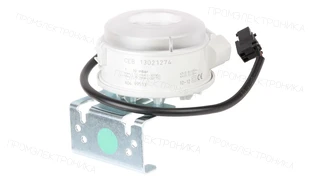

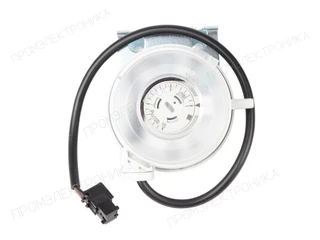

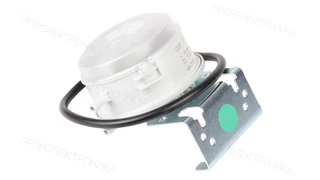

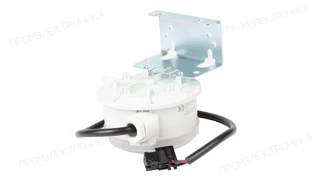

Реле давления Elco 604.99513 — 13021613
Реле давления: диапазон регулировки: от 1 до 10 мбар; максимальное рабочее давление: 50 мбар.
Электрическое подключение: кабельный ввод PG11 · Контролируемое давление: Дифференциальное давление · Степень защиты: IP54 · Максимальное рабочее давление: 50 мбар · Рабочая среда: Воздух · Рабочая среда: Нейтральные газы · Бренд горелки / OEM: ELCO · Диапазон регулировки: 1…10 мбар
Описание
Реле давления Elco 604.99513 — 13021613
Реле давления: диапазон регулировки: от 1 до 10 мбар; максимальное рабочее давление: 50 мбар.
Параметры исполнения
- Диапазон регулировки
- от 1 до 10 мбар
- Максимальное рабочее давление
- 50 мбар
- Рабочая среда
- воздух, нейтральные газы
- Для контроля
- дифференциального давления
- Тип соединения
- Rp 1/8"
- Вид подключения
- кабельный ввод PG11
- Степень защиты
- IP54
- Рабочая температура окр. среды
- от -30 до 85 °C
Проверка перед заменой и заказом
Укажите маркировку 13021613 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.
Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.
Документация
Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.
Применяемость
Артикул 13021613 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E6.1200 G/F-ET KL |
Реле давления воздуха 1-10 мбар
Позиция на схеме: 106
Узел: Корпус |
| Elco E6.1200 G/F-ET KN |
Реле давления воздуха 1-10 мбар
Позиция на схеме: 106
Узел: Корпус |
| Elco E6.1200 G/F-VT KL |
Реле давления воздуха 1-10 мбар
Позиция на схеме: 106
Узел: Корпус |
| Elco E6.1200 G/F-VT KN |
Реле давления воздуха 1-10 мбар
Позиция на схеме: 106
Узел: Корпус |
| Elco E6.850 G/F-ET KL |
Реле давления воздуха 1-10 мбар
Позиция на схеме: 106
Узел: Корпус |
| Elco E6.850 G/F-ET KN |
Реле давления воздуха 1-10 мбар
Позиция на схеме: 106
Узел: Корпус |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E6.850 G/F-VT KL |
Реле давления воздуха 1-10 мбар
Позиция на схеме: 106
Узел: Корпус |
| Elco E6.850 G/F-VT KN |
Реле давления воздуха 1-10 мбар
Позиция на схеме: 106
Узел: Корпус |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
Технические характеристики
- Вес, кг
- 0.143
- Ширина, см
- 8.8
- Высота, см
- 5.2
- Длина, см
- 9.1
- Степень защиты
- IP54
- Тип соединения
- Rp 1/8"
- Рабочая температура окр. среды
- от -30 до 85 °C
- Вид подключения
- кабельный ввод PG11
- Максимальное рабочее давление
- 50 мбар
- Диапазон регулировки
- от 1 до 10 мбар
- Для контроля
- дифференциального давления
- Рабочая среда
- воздух, нейтральные газы
- Дифференциал переключения
- 0,05 мбар
- Примечание

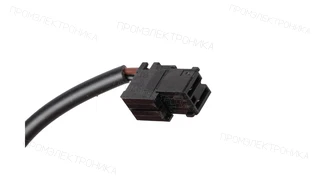

- 2-контактный кабель 330 мм и комбинированный кронштейн типа С
- Единица продажи
- шт
- MPN / артикул
- 13021613
