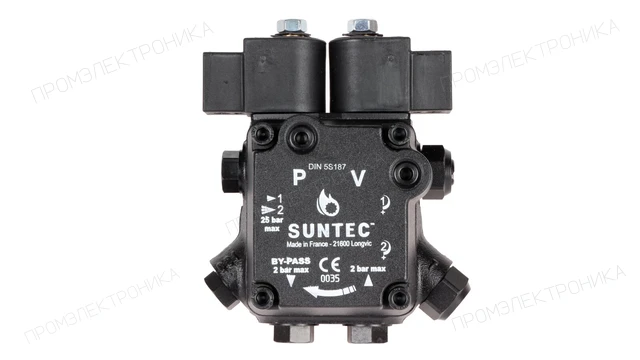

Насос для горелки Elco AT2 45 D 9555 4P 0700
Насос для горелки Elco AT2 45 D 9555 4P 0700. Вид перекачиваемой жидкости: дизельное топливо; Диапазон давления на форсунку: от 8 до 25 бар.
Вид топлива: Дизельное топливо · Крепление: Втулочное · Посадочный диаметр, мм: 32 мм · Выход на форсунку со стороны вала: Справа · Бренд горелки / OEM: Elco · Заводская схема байпаса: Двухтрубная: байпас установлен · Диапазон давления на форсунку, бар: 8–25 бар · Вращение со стороны вала: Против часовой стрелки
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Насос для горелки Elco AT2 45 D 9555 4P 0700. Вид перекачиваемой жидкости: дизельное топливо; Диапазон давления на форсунку: от 8 до 25 бар.
Исполнение и обозначение
Артикул OEM: 13017466. Бренд OEM-артикула: ELCO. Полную маркировку сохраняют при запросе: суффиксы и ведущие нули различают исполнения.
Топливо и гидравлические параметры
- Вид перекачиваемой жидкости: дизельное топливо
- Диапазон давления на форсунку: от 8 до 25 бар
Вращение и монтаж
- Метод установки: втулочное ⌀32 мм
- Диаметр вала: 8 мм
- Направление вращения вала (со стороны вала): D: вращение против часовой стрелки / форсунка справа
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Клапан и электрическое исполнение
- Потребление электромагнитного клапана: 9 Вт
- Тип модели: 2 ступенчатая с электромагнитным клапаном
- Степень защиты: IP54
- Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
Применяемость
Артикул 13017466 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VGL 04.350 DUO KL |
Жидкотопливный насос VGL 04.350 AT2 45 D 9555
Позиция на схеме: 12
|
| Elco VGL 04.350 DUO KN |
Жидкотопливный насос VGL 04.350 AT2 45 D 9555
Позиция на схеме: 12
|
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13017466 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- ELCO VGL 04.350 D KL
- Код оборудования
- 3832134
- Позиция на схеме
- 0230
- Период оборудования
- с 10-2012 до 02-2016
- ELCO VGL 04.350 D KN
- Код оборудования
- 3832133
- Позиция на схеме
- 0230
- Период оборудования
- с 09-2013 до 09-2014
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 1.3
- Ширина, см
- 8
- Высота, см
- 11.5
- Длина, см
- 8.9
- Степень защиты
- IP54
- Установка заглушки байпаса
- P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Заглушка байпаса
- Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером
- Порт вакуумметра
- 1⁄8 дюйма - 3.175 мм
- Порт манометра
- 1⁄8 дюйма - 3.175 мм
- Давление на выходе
- 2 бар
- Вращающий момент
- 0,1 Н·м
- Максимальная скорость вращения
- 3 600 об/мин
- Номинальная скорость вращения
- 2 850 об/мин
- Сетчатый фильтр
- 6 см2; 150 мкм
- Выход на форсунку
- 1⁄8 дюйма - 3.175 мм
- Температура топлива
- от 0 до 60 oC макс. в насосе
- Всасывающая и обратная линия
- 1⁄4 дюйма NPTF (коническая резьба) - 6.35 мм
- Конструкция вала
- одна полость
- Диаметр вала
- 8 мм
- Давление на входе
- 2 бар
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Вид перекачиваемой жидкости
- дизельное топливо
- Метод установки
- втулочное ⌀32 мм
- Направление вращения вала (со стороны вала)
- D: вращение против часовой стрелки / форсунка справа
- Потребление электромагнитного клапана
- 9 Вт
- Максимальное давление электромагнитного клапана
- 25 бар
- Эксплуатационная вязкость
- от 2 до 12 мм2/с
- Функция клапана
- регулировка давления
- Напряжение электромагнитного клапана
- 220-240 или 110-120 или 24 В
- Производительность при давлении 11 бар и вязкости 5 сСт
- 46 л/ч
- Заводские установки для высокого давления
- 22 бар
- Заводские установки для низкого давления
- 9 бар
- Тип модели
- 2 ступенчатая с электромагнитным клапаном
- Серия насоса
- AT2: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в л
- Диапазон давления на форсунку
- от 8 до 25 бар
- Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт
- 31 л/ч
- Единица продажи
- шт
- Артикул OEM
- 13017466
