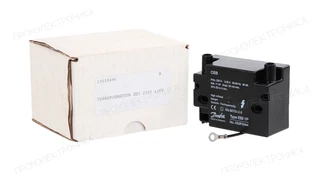

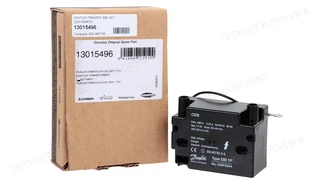

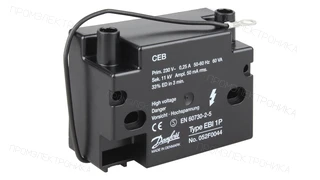

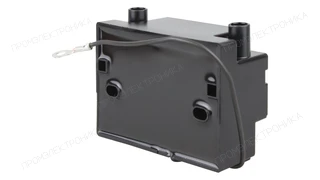

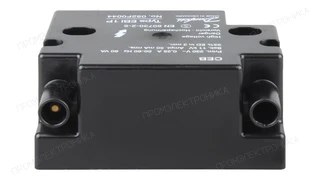

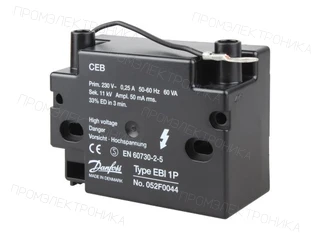

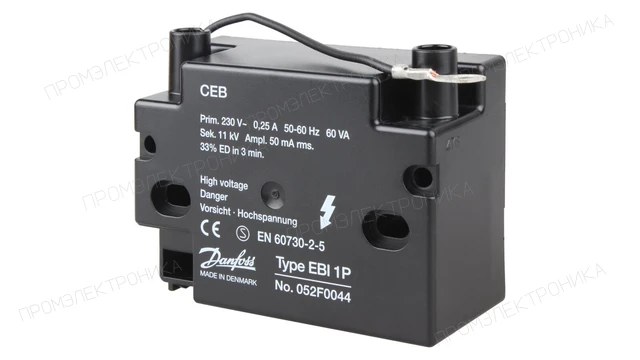

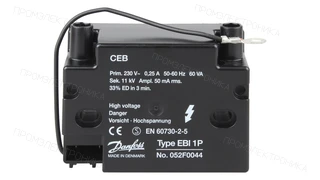

Трансформатор розжига Elco EBI 1P 052F0044
Трансформатор розжига Elco EBI 1P 052F0044, артикул 13015496. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 33 % · Ток поджига: 50 мА · Напряжение поджига: 11 кВ · Степень защиты: IP40 · Количество выходов: 1 · Комплектация: Трансформаторы · Напряжение питания: 220 В
Описание
Трансформатор розжига Elco EBI 1P 052F0044: техническое описание
Трансформатор розжига Elco EBI 1P 052F0044 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 11 кВ; ток поджига — 50 мА; высоковольтные выходы — 1; продолжительность включения ED — 33 %.
Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц / 60 Гц; ток первичной цепи — 0,25 А; потребляемая мощность — 60 В·А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.
Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; степень защиты — IP40. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13015496. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 13015496 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E5.450 G/F-ET KL |
Трансформатор поджига EBI 1×11 кВ
Позиция на схеме: 553
Узел: Корпус |
| Elco E5.450 G/F-ET KN |
Трансформатор поджига EBI 1×11 кВ
Позиция на схеме: 553
Узел: Корпус |
| Elco E5.450 G/F-VT KL |
Трансформатор поджига EBI 1×11 кВ
Позиция на схеме: 553
Узел: Корпус |
| Elco E5.450 G/F-VT KN |
Трансформатор поджига EBI 1×11 кВ
Позиция на схеме: 553
Узел: Корпус |
| Elco E5.450 G/F-VTD KL |
Трансформатор поджига EBI 1×11 кВ
Позиция на схеме: 553
Узел: Корпус |
| Elco E5.450 G/F-VTD KN |
Трансформатор поджига EBI 1×11 кВ
Позиция на схеме: 553
Узел: Корпус |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E5.450 G/F-ZT KL |
Трансформатор поджига EBI 1×11 кВ
Позиция на схеме: 553
Узел: Корпус |
| Elco E5.450 G/F-ZT KN |
Трансформатор поджига EBI 1×11 кВ
Позиция на схеме: 553
Узел: Корпус |
| Elco E5.600 G/F-ET KL |
Трансформатор поджига EBI 1×11 кВ
Позиция на схеме: 553
Узел: Корпус |
| Elco E5.600 G/F-ET KN |
Трансформатор поджига EBI 1×11 кВ
Позиция на схеме: 553
Узел: Корпус |
| Elco E5.600 G/F-VT KL |
Трансформатор поджига EBI 1×11 кВ
Позиция на схеме: 553
Узел: Корпус |
| Elco E5.600 G/F-VT KN |
Трансформатор поджига EBI 1×11 кВ
Позиция на схеме: 553
Узел: Корпус |
| Elco E5.600 G/F-VTD KL |
Трансформатор поджига EBI 1×11 кВ
Позиция на схеме: 553
Узел: Корпус |
| Elco E5.600 G/F-VTD KN |
Трансформатор поджига EBI 1×11 кВ
Позиция на схеме: 553
Узел: Корпус |
| Elco E5.600 G/F-ZT KL |
Трансформатор поджига EBI 1×11 кВ
Позиция на схеме: 553
Узел: Корпус |
| Elco E5.600 G/F-ZT KN |
Трансформатор поджига EBI 1×11 кВ
Позиция на схеме: 553
Узел: Корпус |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
Технические характеристики
- Степень защиты
- IP40
- Электропитание
- 220 В
- Вес, кг
- 0.4
- Ширина, см
- 8
- Высота, см
- 5.5
- Длина, см
- 9.5
- Потребляемая мощность
- 60 В·А
- Сила тока
- 0,25 А
- Частота тока
- 50 Гц / 60 Гц
- Ток поджига
- 50 мА
- Напряжение поджига
- 11 кВ
- Продолжительность работы ED(DU)
- 33 %
- Разъемы кабелей поджига
- штекерные Ø4 мм
- Количество выходов
- 1
- Единица продажи
- шт
- Артикул производителя
- 13015496
