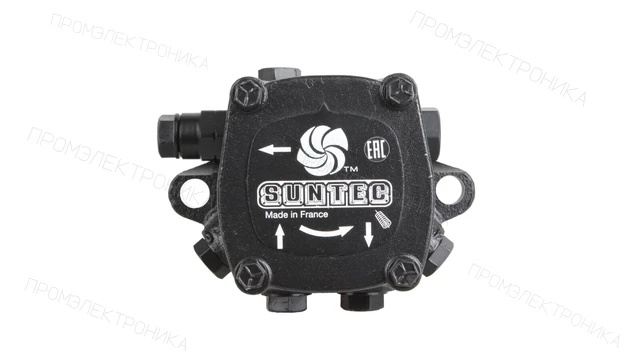

Насос для горелки Elco AE 67 C 7361 4P
Насос для горелки Elco AE 67 C 7361 4P. Вид перекачиваемой жидкости: дизельное топливо; Диапазон давления на форсунку: от 10 до 20 бар.
Вид топлива: Дизельное топливо · Крепление: Фланцевое · Посадочный диаметр, мм: 54 мм · Выход на форсунку со стороны вала: Слева · Бренд горелки / OEM: Elco · Заводская схема байпаса: Двухтрубная: байпас установлен · Диапазон давления на форсунку, бар: 10–20 бар · Вращение со стороны вала: Против часовой стрелки
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Насос для горелки Elco AE 67 C 7361 4P. Вид перекачиваемой жидкости: дизельное топливо; Диапазон давления на форсунку: от 10 до 20 бар.
Исполнение и обозначение
Артикул OEM: 13013142. Бренд OEM-артикула: ELCO. Полную маркировку сохраняют при запросе: суффиксы и ведущие нули различают исполнения.
Топливо и гидравлические параметры
- Вид перекачиваемой жидкости: дизельное топливо
- Диапазон давления на форсунку: от 10 до 20 бар
Вращение и монтаж
- Метод установки: фланцевое ⌀54 мм
- Диаметр вала: 8 мм
- Направление вращения вала (со стороны вала): C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Клапан и электрическое исполнение
- Тип модели: без электромагнитного клапана
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
Технические характеристики
- Вес, кг
- 1.2
- Ширина, см
- 9.5
- Высота, см
- 8
- Длина, см
- 8.9
- Установка заглушки байпаса
- P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Заглушка байпаса
- Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером
- Порт вакуумметра
- 1⁄8 дюйма - 3.175 мм
- Порт манометра
- 1⁄8 дюйма - 3.175 мм
- Давление на выходе
- 2 бар
- Вращающий момент
- 0,12 Н·м
- Максимальная скорость вращения
- 3 600 об/мин
- Номинальная скорость вращения
- 2 850 об/мин
- Сетчатый фильтр
- 6 см2; 150 мкм
- Эксплуатационная вязкость
- от 2 до 75 мм2/с
- Направление вращения вала (со стороны вала)
- C: вращение против часовой стрелки / форсунка слева
- Выход на форсунку
- 1⁄8 дюйма - 3.175 мм
- Температура топлива
- от 0 до 60 oC макс. в насосе
- Всасывающая и обратная линия
- 1⁄4 дюйма NPTF (коническая резьба) - 6.35 мм
- Конструкция вала
- одна полость
- Тип модели
- без электромагнитного клапана
- Диаметр вала
- 8 мм
- Давление на входе
- 2 бар
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Вид перекачиваемой жидкости
- дизельное топливо
- Серия насоса
- AE: базовая модель без функции запирания
- Заводские установки давления
- 14 бар
- Метод установки
- фланцевое ⌀54 мм
- Функция клапана
- регулировка давления и запирание
- Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт
- 79 л/ч
- Диапазон давления на форсунку
- от 10 до 20 бар
- Единица продажи
- шт
- Артикул OEM
- 13013142
