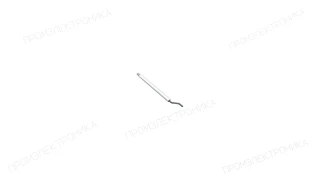

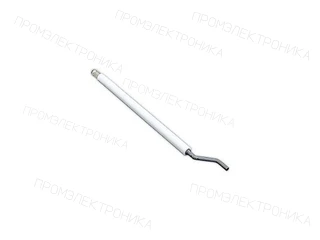

Электрод поджига Elco 163 мм, 13013039
Электрод поджига Elco 163 мм, 13013039, артикул 13013039. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Комплектация: Отдельный электрод · Назначение электрода: Поджига · Фиксированная изоляция: ⌀8 x 120 мм · Точная длина электрода: 163 мм · Длина электрода: От 100 до 199,9 мм · Производитель электрода: ELCO · Размер стержня: ⌀3 x 32 мм
Описание
Электрод поджига Elco 163 мм, 13013039: техническое описание
Электрод поджига Elco 163 мм, 13013039 — электрод горелки. В данном исполнении изделие создаёт искровой промежуток для воспламенения топливовоздушной смеси при подаче высокого напряжения от трансформатора розжига. Тип по карточке: розжига.
Геометрия электродного узла: общая длина — 163 мм; стержень — ⌀3 x 32 мм; фиксированная изоляция — ⌀8 x 120 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.
При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13013039. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 13013039 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco EG 03B.400 F2G20 |
Электрод поджига EG 03B.400
Позиция на схеме: 21-11
Узел: Смесительное устройство |
| Elco EG 03B.400 R2G20 |
Электрод поджига EG 03B.400
Позиция на схеме: 21-11
Узел: Смесительное устройство |
| Elco EG 03B.400 R2G40 |
Электрод поджига EG 03B.400
Позиция на схеме: 21-11
Узел: Смесительное устройство |
| Elco EG 03B.400 RPG20 |
Электрод поджига EG 03B.400
Позиция на схеме: 21-11
Узел: Смесительное устройство |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
Технические характеристики
- Тип электрода
- розжига
- Длина электрода
- 163 мм
- Размер фиксированной изоляции
- ⌀8 x 120 мм
- Размер стержня
- ⌀3 x 32 мм
- Единица продажи
- шт
- Артикул производителя
- 13013039
