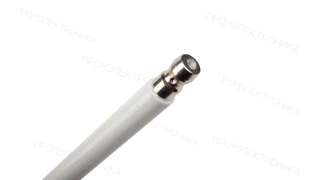

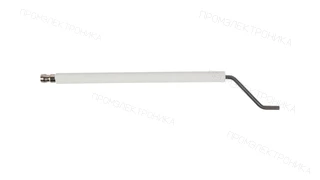

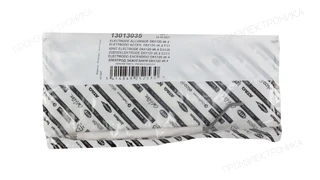

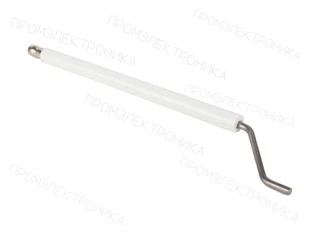

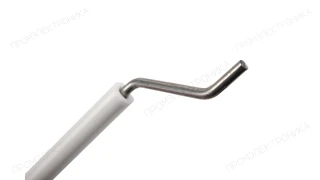

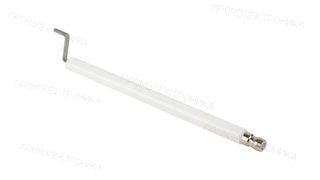

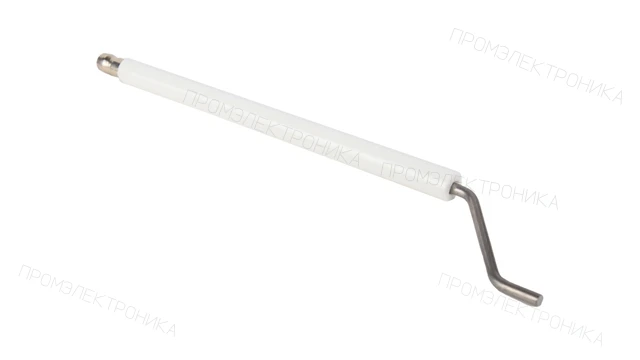

Электрод поджига Elco 170 мм, 13013035
Электрод поджига Elco 170 мм, 13013035, артикул 13013035. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Комплектация: Отдельный электрод · Назначение электрода: Поджига · Фиксированная изоляция: ⌀8 x 120 мм · Точная длина электрода: 170 мм · Длина электрода: От 100 до 199,9 мм · Производитель электрода: ELCO · Размер стержня: ⌀3 x 39 мм
Описание
Электрод поджига Elco 170 мм, 13013035: техническое описание
Электрод поджига Elco 170 мм, 13013035 — электрод горелки. В данном исполнении изделие создаёт искровой промежуток для воспламенения топливовоздушной смеси при подаче высокого напряжения от трансформатора розжига. Тип по карточке: розжига.
Геометрия электродного узла: общая длина — 170 мм; стержень — ⌀3 x 39 мм; фиксированная изоляция — ⌀8 x 120 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.
При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13013035. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Elco
- 105059
Применяемость
Артикул 13013035 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco EG 03B.250 F20 |
Электрод поджига EG 03B.250
Позиция на схеме: 21-11
Узел: Смесительное устройство |
| Elco EG 03B.250 F2G20 |
Электрод поджига EG 03B.250
Позиция на схеме: 21-11
Узел: Смесительное устройство |
| Elco EG 03B.250 R20 |
Электрод поджига EG 03B.250
Позиция на схеме: 21-11
Узел: Смесительное устройство |
| Elco EG 03B.250 R26 |
Электрод поджига EG 03B.250
Позиция на схеме: 21-11
Узел: Смесительное устройство |
| Elco EG 03B.250 R2G20 |
Электрод поджига EG 03B.250
Позиция на схеме: 21-11
Узел: Смесительное устройство |
| Elco EG 03B.250 R2G26 |
Электрод поджига EG 03B.250
Позиция на схеме: 21-11
Узел: Смесительное устройство |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco EG 03B.250 RPG20 |
Электрод поджига EG 03B.250
Позиция на схеме: 21-11
Узел: Смесительное устройство |
| Elco EG 03B.250 RPG26 |
Электрод поджига EG 03B.250
Позиция на схеме: 21-11
Узел: Смесительное устройство |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
Технические характеристики
- Вес, кг
- 0.1
- Тип электрода
- розжига
- Длина электрода
- 170 мм
- Размер фиксированной изоляции
- ⌀8 x 120 мм
- Размер стержня
- ⌀3 x 39 мм
- Единица продажи
- шт
- Артикул производителя
- 13013035
