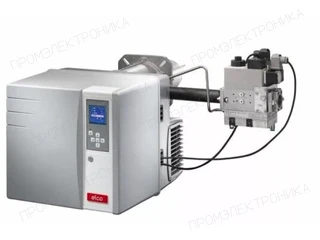

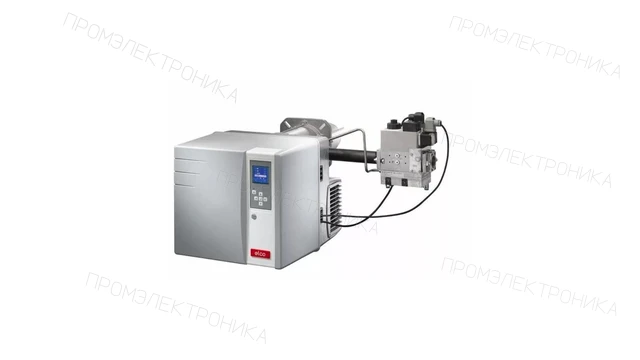

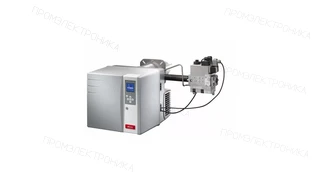

Газовая горелка Elco VG 04.430 DUO

Газовая горелка Elco VG 04.430 DUO: техническое описание

Газовая горелка Elco VG 04.430 DUO — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — двухступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 150 до 430 кВт; противодавление — от 0 до 5 мбар; давление газа перед рампой — от 15 до 68 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — короткая; длина пламенной трубы — 200 мм; диаметр пламенной трубы — 150 мм; присоединение — Rp 3/4"; комплектация — с головой сгорания, с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 600 Вт; степень защиты — IP21. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 480 Вт; уровень шума — 74 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13012740. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
