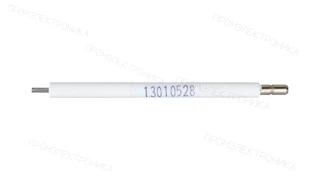

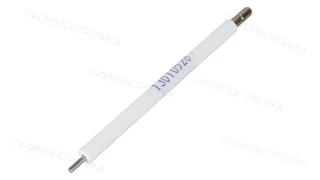

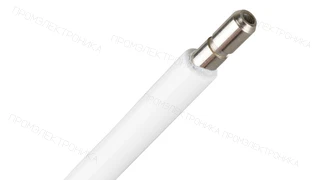

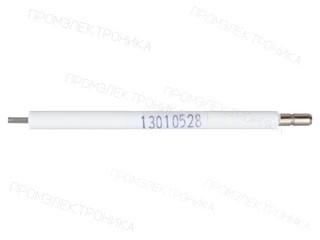

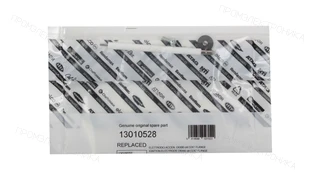

Электрод поджига Elco 98 мм, 13010528
Электрод поджига Elco 98 мм, 13010528, артикул 13010528. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Комплектация: Отдельный электрод · Назначение электрода: Поджига · Фиксированная изоляция: ⌀6 x 80 мм · Точная длина электрода: 98 мм · Длина электрода: Менее 100 мм · Производитель электрода: ELCO · Размер стержня: ⌀2 x 7 мм
Описание
Электрод поджига Elco 98 мм, 13010528: техническое описание
Электрод поджига Elco 98 мм, 13010528 — электрод горелки. В данном исполнении изделие создаёт искровой промежуток для воспламенения топливовоздушной смеси при подаче высокого напряжения от трансформатора розжига. Тип по карточке: розжига.
Геометрия электродного узла: общая длина — 98 мм; стержень — ⌀2 x 7 мм; фиксированная изоляция — ⌀6 x 80 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.
При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13010528. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Elco
- 13007797
- Elco
- 13018032
Применяемость
Артикул 13010528 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E01W.6 G/F-T |
Электрод поджига
Позиция на схеме: 17
|
| Elco E01W.8 G/F-T |
Электрод поджига
Позиция на схеме: 17
|
| Elco E4.225 G/F-T KS |
Электрод поджига
Позиция на схеме: 05
|
| Elco E4.225 G/F-ZT KS |
Электрод поджига
Позиция на схеме: 05
|
| Elco E4.300 G/F-T KS |
Электрод поджига
Позиция на схеме: 05
|
| Elco E4.300 G/F-ZT KS |
Электрод поджига
Позиция на схеме: 05
|
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E5.450 G/F-ET KL |
Электрод поджига
Позиция на схеме: 501.4
Узел: Смесительное устройство |
| Elco E5.450 G/F-ET KN |
Электрод поджига
Позиция на схеме: 501.4
Узел: Смесительное устройство |
| Elco E5.450 G/F-VT KL |
Электрод поджига
Позиция на схеме: 501.4
Узел: Смесительное устройство |
| Elco E5.450 G/F-VT KN |
Электрод поджига
Позиция на схеме: 501.4
Узел: Смесительное устройство |
| Elco E5.450 G/F-VTD KL |
Электрод поджига
Позиция на схеме: 501.4
|
| Elco E5.450 G/F-VTD KN |
Электрод поджига
Позиция на схеме: 501.4
|
| Elco E5.450 G/F-ZT KL |
Электрод поджига
Позиция на схеме: 501.4
Узел: Смесительное устройство |
| Elco E5.450 G/F-ZT KN |
Электрод поджига
Позиция на схеме: 501.4
Узел: Смесительное устройство |
| Elco E5.600 G/F-ET KL |
Электрод поджига
Позиция на схеме: 501.4
Узел: Смесительное устройство |
| Elco E5.600 G/F-ET KN |
Электрод поджига
Позиция на схеме: 501.4
Узел: Смесительное устройство |
| Elco E5.600 G/F-VT KL |
Электрод поджига
Позиция на схеме: 501.4
Узел: Смесительное устройство |
| Elco E5.600 G/F-VT KN |
Электрод поджига
Позиция на схеме: 501.4
Узел: Смесительное устройство |
| Elco E5.600 G/F-VTD KL |
Электрод поджига
Позиция на схеме: 501.4
|
| Elco E5.600 G/F-VTD KN |
Электрод поджига
Позиция на схеме: 501.4
|
| Elco E5.600 G/F-ZT KL |
Электрод поджига
Позиция на схеме: 501.4
Узел: Смесительное устройство |
| Elco E5.600 G/F-ZT KN |
Электрод поджига
Позиция на схеме: 501.4
Узел: Смесительное устройство |
| Elco EK 01B.9 G/F-ZT |
Электрод поджига
Позиция на схеме: 52
|
| Elco EK 03B.24 G/F-ZT T1 |
Электрод поджига
Позиция на схеме: 52
|
| Elco EK 03B.24 G/F-ZT T2 |
Электрод поджига
Позиция на схеме: 52
|
| Elco EK 03B.24 G/F-ZVT T1 |
Электрод поджига
Позиция на схеме: 52
|
| Elco EK 03B.24 G/F-ZVT T2 |
Электрод поджига
Позиция на схеме: 52
|
| Elco EK 03B.30 G/F-ZT T1 |
Электрод поджига
Позиция на схеме: 52
|
| Elco EK 03B.30 G/F-ZT T2 |
Электрод поджига
Позиция на схеме: 52
|
| Elco EK 03B.30 G/F-ZVT T1 |
Электрод поджига
Позиция на схеме: 52
|
| Elco EK 03B.30 G/F-ZVT T2 |
Электрод поджига
Позиция на схеме: 52
|
| Elco EK 04B.43 G/F-ZT T1 |
Электрод поджига
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco EK 04B.43 G/F-ZT T2 |
Электрод поджига
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco EK 04B.43 G/F-ZVT T1 |
Электрод поджига
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco EK 04B.43 G/F-ZVT T2 |
Электрод поджига
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco EK 04B.54 G/F-ZVT T1 |
Электрод поджига
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco EK 04B.54 G/F-ZVT T2 |
Электрод поджига
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco EK 04B.60 G/F-VTD T1 |
Электрод поджига
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco EK 04B.60 G/F-VTD T2 |
Электрод поджига
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VECTRON EK 01B.4 G/F-T |
Электрод поджига
Позиция на схеме: 52
|
| Elco VECTRON EK 01B.6 G/F-T |
Электрод поджига
Позиция на схеме: 52
|
| Elco VECTRON EK 01B.9 G/F-T |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 01.40 |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 01.55 |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 01.85 |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 01.85 D |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 02.120 DP KL |
Электрод поджига
Позиция на схеме: 20.5
|
| Elco VG 02.120 DP KN |
Электрод поджига
Позиция на схеме: 20.5
|
| Elco VG 02.120 DUO KL |
Электрод поджига
Позиция на схеме: 19.5
|
| Elco VG 02.120 DUO KN |
Электрод поджига
Позиция на схеме: 19.5
|
| Elco VG 02.120 KL |
Электрод поджига
Позиция на схеме: 16.5
|
| Elco VG 02.120 KN |
Электрод поджига
Позиция на схеме: 16.5
|
| Elco VG 02.120 MODULO KL |
Электрод поджига
Позиция на схеме: 20.5
|
| Elco VG 02.120 MODULO KN |
Электрод поджига
Позиция на схеме: 20.5
|
| Elco VG 02.160 DP KL |
Электрод поджига
Позиция на схеме: 20.5
|
| Elco VG 02.160 DP KN |
Электрод поджига
Позиция на схеме: 20.5
|
| Elco VG 02.160 DUO KL |
Электрод поджига
Позиция на схеме: 19.5
|
| Elco VG 02.160 DUO KN |
Электрод поджига
Позиция на схеме: 19.5
|
| Elco VG 02.160 KL |
Электрод поджига
Позиция на схеме: 16.5
|
| Elco VG 02.160 KN |
Электрод поджига
Позиция на схеме: 16.5
|
| Elco VG 02.160 MODULO KL |
Электрод поджига
Позиция на схеме: 20.5
|
| Elco VG 02.160 MODULO KN |
Электрод поджига
Позиция на схеме: 20.5
|
| Elco VG 02.210 MODULO KL |
Электрод поджига
Позиция на схеме: 20.5
|
| Elco VG 02.210 MODULO KN |
Электрод поджига
Позиция на схеме: 20.5
|
| Elco VG 02.210 VARIO KL |
Электрод поджига
Позиция на схеме: 25.5
|
| Elco VG 02.210-1 DP KL |
Электрод поджига
Позиция на схеме: 20.5
|
| Elco VG 02.210-1 DP KN |
Электрод поджига
Позиция на схеме: 20.5
|
| Elco VG 02.210-1 DUO KN |
Электрод поджига
Позиция на схеме: 19.5
|
| Elco VG 02.210-1 KL |
Электрод поджига
Позиция на схеме: 16.5
|
| Elco VG 02.210-1 KN |
Электрод поджига
Позиция на схеме: 16.5
|
| Elco VG 02.210-2 DP KL |
Электрод поджига
Позиция на схеме: 20.5
|
| Elco VG 02.210-2 DP KN |
Электрод поджига
Позиция на схеме: 20.5
|
| Elco VG 02.210-2 DUO KL |
Электрод поджига
Позиция на схеме: 19.5
|
| Elco VG 02.210-2 DUO KN |
Электрод поджига
Позиция на схеме: 19.5
|
| Elco VG 02.210-2 KL |
Электрод поджига
Позиция на схеме: 16.5
|
| Elco VG 02.210-2 KN |
Электрод поджига
Позиция на схеме: 16.5
|
| Elco VG 03.240 DUO KL |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 03.240 DUO KN |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 03.240 DUO PLUS KL |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 03.240 DUO PLUS KN |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 03.240 KL |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 03.240 KN |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 03.300 DUO KL |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 03.300 DUO KN |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 03.300 DUO PLUS KL |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 03.300 DUO PLUS KN |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 03.300 KL |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 03.300 KN |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 03.300 V KL |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 03.300 V KN |
Электрод поджига
Позиция на схеме: 52
|
| Elco VG 04.430 DUO KL |
Электрод поджига
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 04.430 DUO KN |
Электрод поджига
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 04.430 DUO PLUS KL |
Электрод поджига
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 04.430 DUO PLUS KN |
Электрод поджига
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 04.540 DUO PLUS KL |
Электрод поджига
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 04.540 DUO PLUS KN |
Электрод поджига
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 04.540 V KL |
Электрод поджига
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 04.540 V KN |
Электрод поджига
Позиция на схеме: 511
Узел: Смесительное устройство |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13010528 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки CB-VG 1.105 D E D3/4” RP3/4” KN
- Код оборудования
- 3836355
- Позиция на схеме
- 2130
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG 1.105 D E D3/4” RP3/4” KN
- Код оборудования
- 3836571
- Позиция на схеме
- 2130
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG 1.105 D E D3/4” RP3/4” KL
- Код оборудования
- 3836519
- Позиция на схеме
- 2130
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG 1.105 D E D3/4” RP3/4” KL
- Код оборудования
- 3836580
- Позиция на схеме
- 2130
- Период оборудования
- с 06-2018 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 0.1
- Тип электрода
- розжига
- Длина электрода
- 98 мм
- Размер фиксированной изоляции
- ⌀6 x 80 мм
- Размер стержня
- ⌀2 x 7 мм
- Единица продажи
- шт
- Артикул производителя
- 13010528
