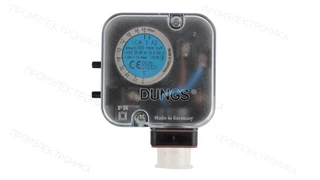

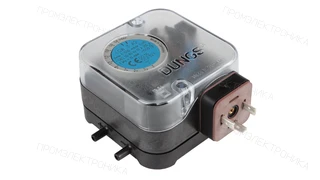

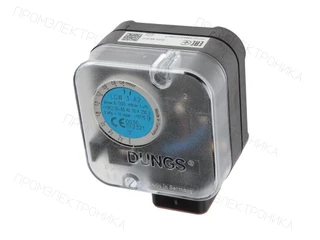

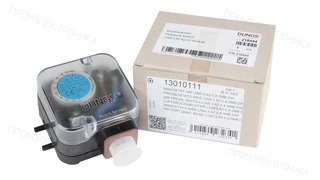

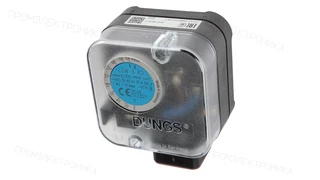

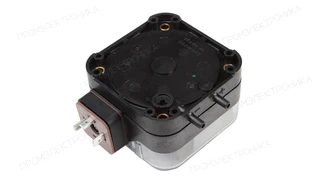

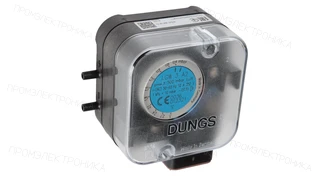

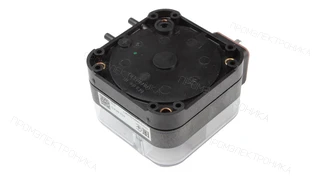

Реле давления Elco LGW 3 A2 G3 — 13010111
Реле давления: максимальное рабочее давление: 500 мбар; рабочая среда: нейтральные газы, воздух.
Электрическое подключение: DIN-штекер · Контролируемое давление: Дифференциальное давление · Контролируемое давление: Избыточное давление · Контролируемое давление: Разрежение · Степень защиты: IP54 · Максимальное рабочее давление: 500 мбар · Рабочая среда: Воздух · Рабочая среда: Нейтральные газы
Описание
Реле давления Elco LGW 3 A2 G3 — 13010111
Реле давления: максимальное рабочее давление: 500 мбар; рабочая среда: нейтральные газы, воздух.
Параметры исполнения
- Максимальное рабочее давление
- 500 мбар
- Рабочая среда
- нейтральные газы, воздух
- Для контроля
- давления разряжения, дифференциального давления и избыточного давления
- Тип соединения
- Rp 1/4"
- Вид подключения
- DIN-штекер
- Степень защиты
- IP54
- Рабочая температура окр. среды
- от -15 до 70 °C
Проверка перед заменой и заказом
Укажите маркировку 13010111 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.
Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.
Документация
Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.
Альтернативные артикулы
- Cuenod
- 13001827
- Elco
- 13016465
Применяемость
Артикул 13010111 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VECTRON EK 06 G/F-ETСерия; полное исполнение в каталоге не указано |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 575
Узел: Корпус |
| Elco VECTRON EK 06B G/F-ZVTСерия; полное исполнение в каталоге не указано |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 575
Узел: Корпус |
| Elco VG 06.1600 DUO PLUS |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 575
Узел: Корпус |
| Elco VG 06.1600 MODULO |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 575
Узел: Корпус |
| Elco VG 06.1600 VARIO |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 575
Узел: Корпус |
| Elco VG 06.2100 DUO PLUS |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 575
Узел: Корпус |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 06.2100 MODULO |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 575
Узел: Корпус |
| Elco VG 06.2100 VARIO |
Реле давления воздуха LGW 3 A2
Позиция на схеме: 575
Узел: Корпус |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13010111 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- ELCO BB-VGL 06.1600 DP/TC
- Код оборудования
- 13007346
- Позиция на схеме
- 1260
- Период оборудования
- с 10-2000 до -
- ELCO BB-VGL 06.2100 DP/TC
- Код оборудования
- 13007347
- Позиция на схеме
- 1260
- Период оборудования
- с 07-2000 до -
- ELCO BB-VGL 06.2100 DP 110V-60HZ
- Код оборудования
- 3835127
- Позиция на схеме
- 1260
- Период оборудования
- с 11-2015 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 0.2
- Ширина, см
- 9
- Высота, см
- 7.5
- Длина, см
- 11
- Степень защиты
- IP54
- Тип соединения
- Rp 1/4"
- Рабочая температура окр. среды
- от -15 до 70 °C
- Вид подключения
- DIN-штекер
- Диапазон срабатывания
- от 0 до 0,3 мбар
- Максимальное рабочее давление
- 500 мбар
- Диапазон регулировки
- от 0,4 до 3 мбар
- Для контроля
- давления разряжения, дифференциального давления и избыточного давления
- Рабочая среда
- нейтральные газы, воздух
- Единица продажи
- шт
- MPN / артикул
- 13010111
