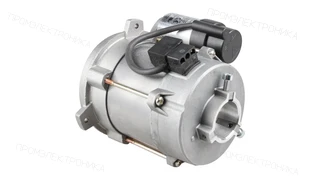

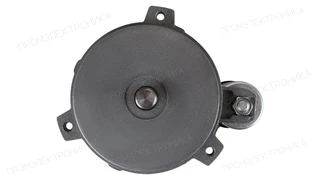

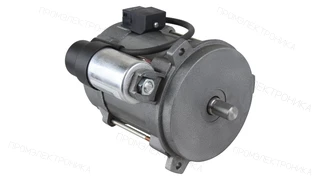

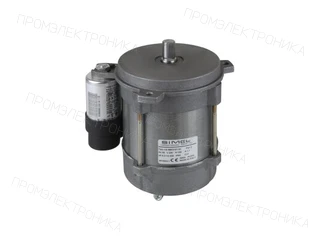

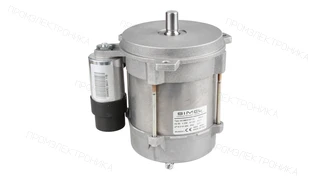

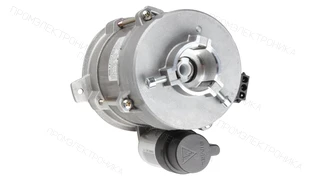

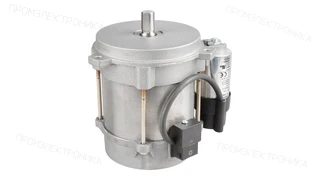

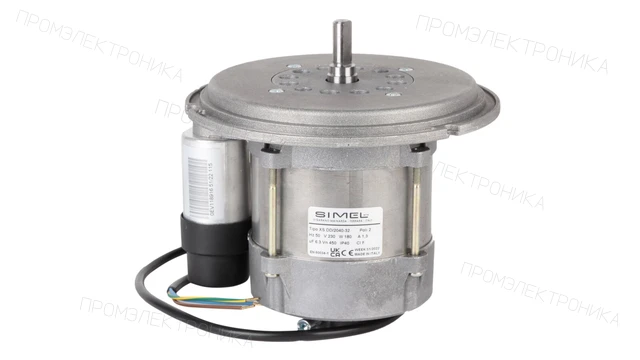

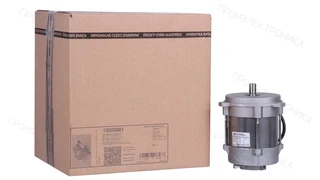

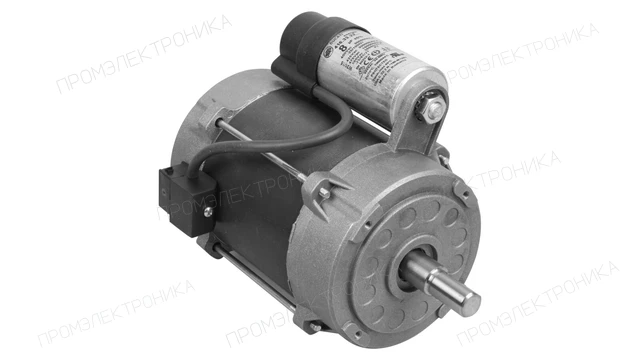

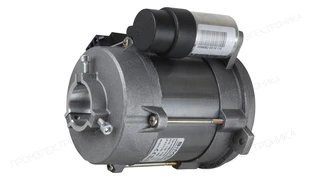

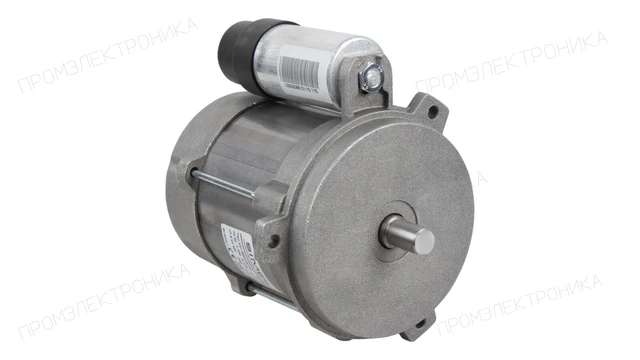

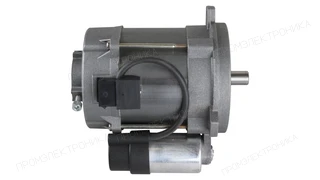

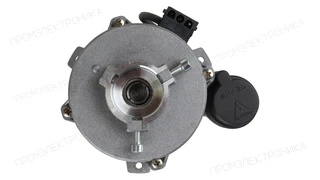

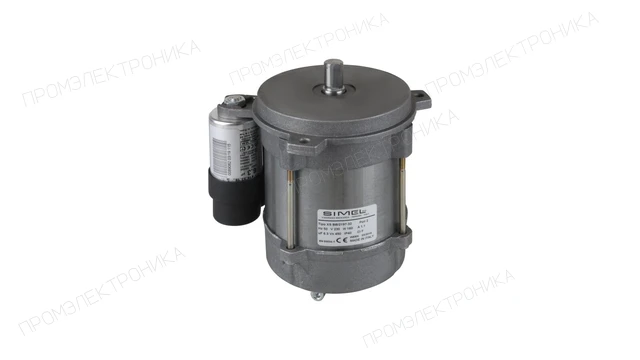

Электродвигатель Simel XS BB/2197-32 — 13009981
Электродвигатель 13009981 в каталоге Elco. Мощность: 160 Вт. Питание: 220 В.
Ёмкость конденсатора, мкФ: 6.3 мкФ · Частота тока: 50 Гц · Бренд горелки / OEM: Elco · Количество фаз: Однофазный · Мощность, Вт: 160 Вт · Обороты, об/мин: 2790 об/мин · Длина вала, мм: 18.5 мм · Диаметр вала, мм: 12.7 мм
Описание
Электродвигатель Simel XS BB/2197-32 — 13009981. Электродвигатель 13009981 в каталоге Elco. Мощность: 160 Вт. Питание: 220 В.
Электрическое исполнение
Электрическая мощность: 160 Вт; Электропитание: 220 В; Частота тока: 50 Гц; Емкость конденсатора: 6.3 мкФ; Номинальное число оборотов: 2790 об/мин; Количество фаз: Однофазный. Для подключения используйте схему именно этого двигателя и горелки.
Вал и посадочные размеры
Длина вала: 18.5 мм; Диаметр вала: 12.7 мм. Сопоставьте крепление, рабочий вылет и способ соединения с вентилятором или насосом.
Проверка при замене

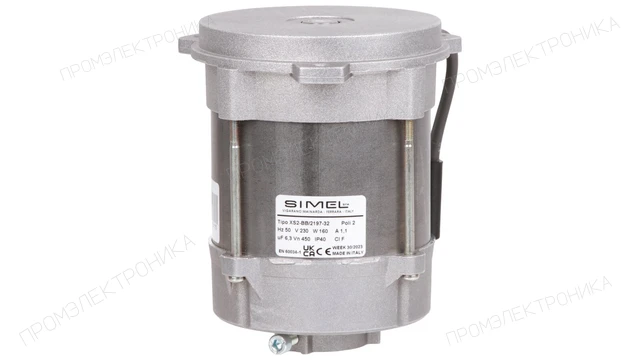

Сверьте артикул 13009981, модель и серийный номер горелки, фото шильдика двигателя, направление вращения и присоединительные размеры. Совпадение мощности или внешнего вида не подтверждает взаимозаменяемость.
Официальная документация для этого исполнения пока не подтверждена. Для поиска нужной редакции передайте полный код двигателя и модель горелки.
Альтернативные артикулы
- Бренд не указан
- 0089062
- Бренд не указан
- 1218432828
- Elco
- 13016369
- Elco
- 13016984
Применяемость
Артикул 13009981 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco P 02.120G |
Электродвигатель + конденсатор
Позиция на схеме: 25
|
| Elco P 02.160G |
Электродвигатель + конденсатор
Позиция на схеме: 25
|
| Elco VG 02.120 DP KL |
Электродвигатель + конденсатор VG 02.120/160 160 Вт
Позиция на схеме: 28
|
| Elco VG 02.120 DP KN |
Электродвигатель + конденсатор VG 02.120/160 160 Вт
Позиция на схеме: 28
|
| Elco VG 02.120 DUO KL |
Электродвигатель + конденсатор VG 02.120/160
Позиция на схеме: 26
|
| Elco VG 02.120 DUO KN |
Электродвигатель + конденсатор VG 02.120/160
Позиция на схеме: 26
|
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 02.120 KL |
Электродвигатель + конденсатор VG 02.120/160
Позиция на схеме: 23
|
| Elco VG 02.120 KN |
Электродвигатель + конденсатор VG 02.120/160
Позиция на схеме: 23
|
| Elco VG 02.120 MODULO KL |
Электродвигатель + конденсатор VG 02.120
Позиция на схеме: 26
|
| Elco VG 02.120 MODULO KN |
Электродвигатель + конденсатор VG 02.120
Позиция на схеме: 26
|
| Elco VG 02.160 DP KL |
Электродвигатель + конденсатор VG 02.120/160 160 Вт
Позиция на схеме: 28
|
| Elco VG 02.160 DP KN |
Электродвигатель + конденсатор VG 02.120/160 160 Вт
Позиция на схеме: 28
|
| Elco VG 02.160 DUO KL |
Электродвигатель + конденсатор VG 02.120/160
Позиция на схеме: 26
|
| Elco VG 02.160 DUO KN |
Электродвигатель + конденсатор VG 02.120/160
Позиция на схеме: 26
|
| Elco VG 02.160 KL |
Электродвигатель + конденсатор VG 02.120/160
Позиция на схеме: 23
|
| Elco VG 02.160 KN |
Электродвигатель + конденсатор VG 02.120/160
Позиция на схеме: 23
|
| Elco VG 2.120 D KL |
Электродвигатель + конденсатор VG 2.120/160 D
Позиция на схеме: 568
Узел: Корпус |
| Elco VG 2.120 D KN |
Электродвигатель + конденсатор VG 2.120/160 D
Позиция на схеме: 568
Узел: Корпус |
| Elco VG 2.120 M KL /TC |
Электродвигатель + конденсатор VG 2.120/160 M
Позиция на схеме: 568
Узел: Корпус |
| Elco VG 2.120 M KN /TC |
Электродвигатель + конденсатор VG 2.120/160 M
Позиция на схеме: 568
Узел: Корпус |
| Elco VG 2.140 KL |
Электродвигатель + конденсатор VG 2.140
Позиция на схеме: 568
Узел: Корпус |
| Elco VG 2.140 KN |
Электродвигатель + конденсатор VG 2.140
Позиция на схеме: 568
Узел: Корпус |
| Elco VG 2.160 D KL |
Электродвигатель + конденсатор VG 2.120/160 D
Позиция на схеме: 568
Узел: Корпус |
| Elco VG 2.160 D KN |
Электродвигатель + конденсатор VG 2.120/160 D
Позиция на схеме: 568
Узел: Корпус |
| Elco VG 2.160 M KL /TC |
Электродвигатель + конденсатор VG 2.120/160 M
Позиция на схеме: 568
Узел: Корпус |
| Elco VG 2.160 M KN /TC |
Электродвигатель + конденсатор VG 2.120/160 M
Позиция на схеме: 568
Узел: Корпус |
| Elco VGL 02.120 KL |
Электродвигатель + конденсатор VGL 02.120 160 Вт
Позиция на схеме: 31
|
| Elco VGL 2.120 KL |
Электродвигатель + конденсатор VGL 2.120 160 Вт
Позиция на схеме: 568
Узел: Корпус |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13009981 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки CB-VL2.140 KN
- Код оборудования
- 3833536
- Позиция на схеме
- 1160
- Период оборудования
- с 07-2011 до -
- ELCO FS-VL2.140 KN 60HZ
- Код оборудования
- 3834646
- Позиция на схеме
- 1160
- Период оборудования
- с 05-2014 до -
- Узел горелки CB-VL2.140 KL
- Код оборудования
- 3833537
- Позиция на схеме
- 1160
- Период оборудования
- с 07-2011 до -
- ELCO FS-VL2.140 KL 60HZ
- Код оборудования
- 3832360
- Позиция на схеме
- 1160
- Период оборудования
- с 04-2013 до -
- ELCO FS-VL2.200 KN 60HZ
- Код оборудования
- 3834332
- Позиция на схеме
- 1160
- Период оборудования
- с 04-2013 до -
- Узел горелки CB-VL2.120 D KN
- Код оборудования
- 3833344
- Позиция на схеме
- 1160
- Период оборудования
- с 03-2011 до -
- Узел горелки CB-VL2.120 D KL
- Код оборудования
- 3833345
- Позиция на схеме
- 1160
- Период оборудования
- с 04-2011 до -
- Узел горелки CB-VL2.160 D KN
- Код оборудования
- 3833346
- Позиция на схеме
- 1160
- Период оборудования
- с 07-2010 до -
- Узел горелки CB-VL2.160 D KL
- Код оборудования
- 3833347
- Позиция на схеме
- 1160
- Период оборудования
- с 03-2011 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Для подключения и замены проверьте шильдик и схему полного исполнения.
Технические характеристики
- Электрическая мощность
- 160 Вт
- Электропитание
- 220 В
- Частота тока
- 50 Гц
- Длина вала
- 18.5 мм
- Емкость конденсатора
- 6.3 мкФ
- Номинальное число оборотов
- 2790 об/мин
- Диаметр вала
- 12.7 мм
- Количество фаз
- Однофазный
- Единица продажи
- шт
- Артикул для горелки Elco
- 13009981
Документация
Официальный документ для артикула 13009981 пока не подтверждён. Передайте полный код, модель горелки и фото шильдика для поиска нужной редакции.
