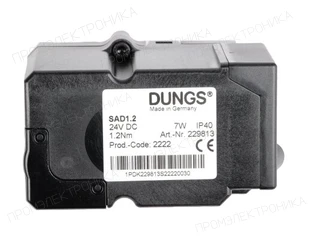

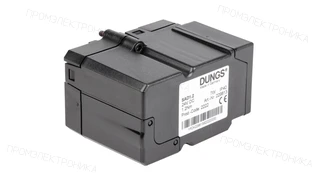

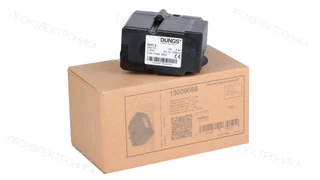

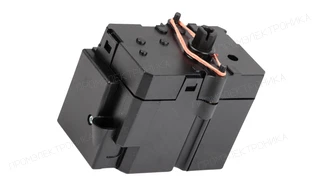

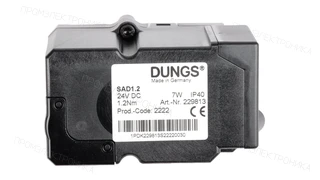

Сервопривод Elco SAD 1.2 — 13009689
Сервопривод Elco SAD 1.2 — 13009689. электропитание — 24 В; крутящий момент — 1,2 Н·м; время открытия на 90° — 4,5 с; степень защиты — IP40. Цена и срок поставки по запросу.
Назначение заслонки: Для газовых заслонок · Степень защиты: IP40 · Бренд горелки / OEM: ELCO · Время открытия на 90°: 4,5 с · Крутящий момент: 1,2 Н·м · Электропитание: 24 В
Описание
Сервопривод Elco SAD 1.2 — 13009689: назначение и исполнение
Сервопривод Elco SAD 1.2 — 13009689 — исполнительный механизм для позиционирования регулирующего органа горелки. Подбор выполняют по полной маркировке изделия и схеме оборудования.
Параметры исполнения 13009689
Данные для выбора приведены для этой карточки. Частоту сети, схему управления и комплектность сверяют по полному исполнению.
- Электропитание: 24 В
- Крутящий момент: 1,2 Н·м
- Время открытия на 90°: 4,5 с
- Степень защиты: IP40
Подбор и заказ
В запросе укажите oem-артикул 13009689, количество и модель горелки. Для замены дополнительно проверяют направление вращения, рабочий угол, момент, время хода, питание, управление, обратную связь, вал и крепление.
Принадлежность к одной серии или совпадение OEM-обозначения не подтверждают взаимозаменяемость. Цена, наличие и срок поставки подтверждаются по запросу.
Альтернативные артикулы
- Бренд не указан
- 13007810
- Бренд не указан
- 13018877
Применяемость
Артикул 13009689 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E5.450 G/F-ET KL |
Сервопривод
Позиция на схеме: 559
Узел: Корпус
Сервопривод
Позиция на схеме: 401.2
Узел: Газовая арматура |
| Elco E5.450 G/F-ET KN |
Сервопривод
Позиция на схеме: 559
Узел: Корпус
Сервопривод
Позиция на схеме: 401.2
Узел: Газовая арматура |
| Elco E5.600 G/F-ET KL |
Сервопривод
Позиция на схеме: 559
Узел: Корпус
Сервопривод
Позиция на схеме: 401.2
Узел: Газовая арматура |
| Elco E5.600 G/F-ET KN |
Сервопривод
Позиция на схеме: 559
Узел: Корпус
Сервопривод
Позиция на схеме: 401.2
Узел: Газовая арматура |
| Elco E6.1200 G/F-ET KL |
Сервопривод
Позиция на схеме: 116
Узел: Корпус
Сервопривод
Позиция на схеме: 03
Узел: Газовая арматура |
| Elco E6.1200 G/F-ET KN |
Сервопривод
Позиция на схеме: 116
Узел: Корпус
Сервопривод
Позиция на схеме: 03
Узел: Газовая арматура |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E6.850 G/F-ET KL |
Сервопривод
Позиция на схеме: 116
Узел: Корпус
Сервопривод
Позиция на схеме: 03
Узел: Газовая арматура |
| Elco E6.850 G/F-ET KN |
Сервопривод
Позиция на схеме: 116
Узел: Корпус
Сервопривод
Позиция на схеме: 03
Узел: Газовая арматура |
| Elco E7.1800 G/F-ET KL |
Сервопривод
Позиция на схеме: 03
Узел: Газовая арматура |
| Elco E7.1800 G/F-ET KN |
Сервопривод
Позиция на схеме: 03
Узел: Газовая арматура |
| Elco E7.2400 G/F-ET KL |
Сервопривод
Позиция на схеме: 03
Узел: Газовая арматура |
| Elco E7.2400 G/F-ET KN |
Сервопривод
Позиция на схеме: 03
Узел: Газовая арматура |
| Elco VECTRON EK 05 G/F-ETСерия; полное исполнение в каталоге не указано |
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
Узел: Электроника
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
|
| Elco VECTRON EK 06 G/F-ETСерия; полное исполнение в каталоге не указано |
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
Узел: Электроника
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
|
| Elco VG 02.120 MODULO KL |
Сервопривод воздушной заслонки SAD 1.2Nm
Позиция на схеме: 07
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 400.1
Узел: Газовая арматура |
| Elco VG 02.120 MODULO KN |
Сервопривод воздушной заслонки SAD 1.2Nm
Позиция на схеме: 07
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 400.1
Узел: Газовая арматура |
| Elco VG 02.160 MODULO KL |
Сервопривод воздушной заслонки SAD 1.2Nm
Позиция на схеме: 07
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 400.1
Узел: Газовая арматура |
| Elco VG 02.160 MODULO KN |
Сервопривод воздушной заслонки SAD 1.2Nm
Позиция на схеме: 07
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 400.1
Узел: Газовая арматура |
| Elco VG 02.210 MODULO KL |
Сервопривод воздушной заслонки SAD 1.2Nm
Позиция на схеме: 07
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 400.1
Узел: Газовая арматура |
| Elco VG 02.210 MODULO KN |
Сервопривод воздушной заслонки SAD 1.2Nm
Позиция на схеме: 07
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 400.1
Узел: Газовая арматура |
| Elco VG 05.1000 MODULO KL |
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
Узел: Электроника
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
|
| Elco VG 05.1000 MODULO KM |
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
Узел: Электроника
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
|
| Elco VG 05.1000 MODULO KN |
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
Узел: Электроника
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
|
| Elco VG 05.700 MODULO KL |
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
Узел: Электроника
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
|
| Elco VG 05.700 MODULO KM |
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
Узел: Электроника
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
|
| Elco VG 05.700 MODULO KN |
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
Узел: Электроника
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
|
| Elco VG 06.1600 MODULO |
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
Узел: Электроника
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
|
| Elco VG 06.2100 MODULO |
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
Узел: Электроника
Сервопривод газовой заслонки SAD 1.2Nm
Позиция на схеме: 462
|
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
Технические характеристики
- Степень защиты
- IP40
- Электропитание
- 24 В
- Крутящий момент
- 1,2 Н·м
- Время открытия на 90°
- 4,5 с
- Вид заслонки
- газ
- Электрическая мощность
- 7 Вт
- Единица продажи
- шт
- OEM-артикул
- 13009689
Документация
Документ с подтверждённым происхождением для исполнения 13009689 пока не опубликован. Передайте полную маркировку и модель горелки, чтобы проверить нужную схему и редакцию.
