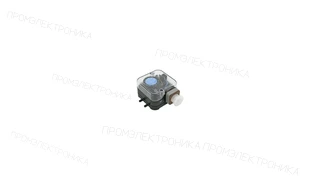

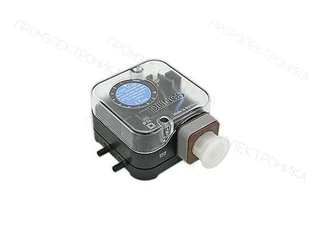

Реле давления Elco LGW 10 A2 G3 — 13009652
Реле давления: диапазон регулировки: от 1 до 10 мбар; максимальное рабочее давление: 500 мбар.
Электрическое подключение: DIN-штекер · Контролируемое давление: Дифференциальное давление · Контролируемое давление: Избыточное давление · Контролируемое давление: Разрежение · Степень защиты: IP54 · Максимальное рабочее давление: 500 мбар · Рабочая среда: Воздух · Рабочая среда: Нейтральные газы
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Реле давления Elco LGW 10 A2 G3 — 13009652
Реле давления: диапазон регулировки: от 1 до 10 мбар; максимальное рабочее давление: 500 мбар.
Параметры исполнения
- Диапазон регулировки
- от 1 до 10 мбар
- Максимальное рабочее давление
- 500 мбар
- Рабочая среда
- нейтральные газы, воздух
- Для контроля
- дифференциального давления, избыточного давления, давления разряжения
- Тип соединения
- Rp 1/4"
- Вид подключения
- DIN-штекер
- Степень защиты
- IP54
- Рабочая температура окр. среды
- от -15 до 70 °C
Проверка перед заменой и заказом
Укажите маркировку 13009652 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.
Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.
Документация
Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.
Альтернативные артикулы
- Elco
- 13016460
Применяемость
Артикул 13009652 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VECTRON EK 05 G/F-ETСерия; полное исполнение в каталоге не указано |
Реле давления воздуха LGW 10 A2
Позиция на схеме: 575
Узел: Корпус |
| Elco VECTRON EK 05B G/F-ZVTСерия; полное исполнение в каталоге не указано |
Реле давления воздуха LGW 10 A2
Позиция на схеме: 575
Узел: Корпус |
| Elco VG 05.1000 DUO PLUS |
Реле давления воздуха LGW 10 A2
Позиция на схеме: 575
Узел: Корпус |
| Elco VG 05.1000 MODULO KL |
Реле давления воздуха LGW 10 A2
Позиция на схеме: 575
Узел: Корпус |
| Elco VG 05.1000 MODULO KM |
Реле давления воздуха LGW 10 A2
Позиция на схеме: 575
Узел: Корпус |
| Elco VG 05.1000 MODULO KN |
Реле давления воздуха LGW 10 A2
Позиция на схеме: 575
Узел: Корпус |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 05.1000 VARIO |
Реле давления воздуха LGW 10 A2
Позиция на схеме: 575
Узел: Корпус |
| Elco VG 05.700 DUO PLUS |
Реле давления воздуха LGW 10 A2
Позиция на схеме: 575
Узел: Корпус |
| Elco VG 05.700 MODULO KL |
Реле давления воздуха LGW 10 A2
Позиция на схеме: 575
Узел: Корпус |
| Elco VG 05.700 MODULO KM |
Реле давления воздуха LGW 10 A2
Позиция на схеме: 575
Узел: Корпус |
| Elco VG 05.700 MODULO KN |
Реле давления воздуха LGW 10 A2
Позиция на схеме: 575
Узел: Корпус |
| Elco VG 05.700 VARIO |
Реле давления воздуха LGW 10 A2
Позиция на схеме: 575
Узел: Корпус |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
Технические характеристики
- Ширина, см
- 8.2
- Высота, см
- 5.4
- Длина, см
- 9.2
- Степень защиты
- IP54
- Тип соединения
- Rp 1/4"
- Рабочая температура окр. среды
- от -15 до 70 °C
- Вид подключения
- DIN-штекер
- Диапазон срабатывания
- от 0 до 0,5 мбар
- Максимальное рабочее давление
- 500 мбар
- Диапазон регулировки
- от 1 до 10 мбар
- Рабочая среда
- нейтральные газы, воздух
- Для контроля
- дифференциального давления, избыточного давления, давления разряжения
- Единица продажи
- шт
- MPN / артикул
- 13009652
