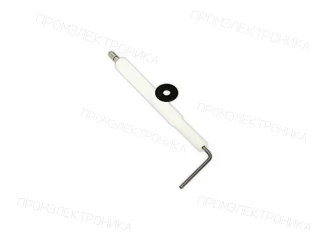

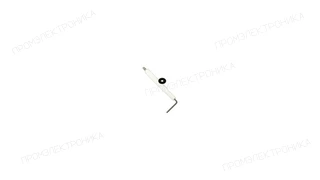

Электрод ионизации Elco 105 мм, 13007851
Электрод ионизации Elco 105 мм, 13007851, артикул 13007851. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Комплектация: Отдельный электрод · Назначение электрода: Ионизации · Фиксированная изоляция: ⌀6.8 x 80 мм · Точная длина электрода: 105 мм · Длина электрода: От 100 до 199,9 мм · Производитель электрода: ELCO · Размер стержня: ⌀2 x 13.8 мм
Описание
Электрод ионизации Elco 105 мм, 13007851: техническое описание
Электрод ионизации Elco 105 мм, 13007851 — электрод горелки. В данном исполнении изделие передаёт автомату горения ток ионизации, по которому подтверждается наличие пламени. Тип по карточке: ионизации.
Геометрия электродного узла: общая длина — 105 мм; стержень — ⌀2 x 13.8 мм; фиксированная изоляция — ⌀6.8 x 80 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.
При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13007851. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 13007851 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco EK 03B.24 G/F-ZT T1 |
Электрод ионизации
Позиция на схеме: 54
|
| Elco EK 03B.24 G/F-ZT T2 |
Электрод ионизации
Позиция на схеме: 54
|
| Elco EK 03B.24 G/F-ZVT T1 |
Электрод ионизации
Позиция на схеме: 54
|
| Elco EK 03B.24 G/F-ZVT T2 |
Электрод ионизации
Позиция на схеме: 54
|
| Elco EK 03B.30 G/F-ZT T1 |
Электрод ионизации
Позиция на схеме: 54
|
| Elco EK 03B.30 G/F-ZT T2 |
Электрод ионизации
Позиция на схеме: 54
|
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco EK 03B.30 G/F-ZVT T1 |
Электрод ионизации
Позиция на схеме: 54
|
| Elco EK 03B.30 G/F-ZVT T2 |
Электрод ионизации
Позиция на схеме: 54
|
| Elco EK 04B.43 G/F-ZT T1 |
Электрод ионизации
Позиция на схеме: 510
Узел: Смесительное устройство |
| Elco EK 04B.43 G/F-ZT T2 |
Электрод ионизации
Позиция на схеме: 510
Узел: Смесительное устройство |
| Elco EK 04B.43 G/F-ZVT T1 |
Электрод ионизации
Позиция на схеме: 510
Узел: Смесительное устройство |
| Elco EK 04B.43 G/F-ZVT T2 |
Электрод ионизации
Позиция на схеме: 510
Узел: Смесительное устройство |
| Elco EK 04B.54 G/F-ZVT T1 |
Электрод ионизации
Позиция на схеме: 510
Узел: Смесительное устройство |
| Elco EK 04B.54 G/F-ZVT T2 |
Электрод ионизации
Позиция на схеме: 510
Узел: Смесительное устройство |
| Elco EK 04B.60 G/F-VTD T1 |
Электрод ионизации
Позиция на схеме: 510
Узел: Смесительное устройство |
| Elco EK 04B.60 G/F-VTD T2 |
Электрод ионизации
Позиция на схеме: 510
Узел: Смесительное устройство |
| Elco VG 03.240 DUO PLUS KL |
Электрод ионизации
Позиция на схеме: 54
|
| Elco VG 03.240 DUO PLUS KN |
Электрод ионизации
Позиция на схеме: 54
|
| Elco VG 03.240 KL |
Электрод ионизации
Позиция на схеме: 54
|
| Elco VG 03.240 KN |
Электрод ионизации
Позиция на схеме: 54
|
| Elco VG 03.300 DUO PLUS KL |
Электрод ионизации
Позиция на схеме: 54
|
| Elco VG 03.300 DUO PLUS KN |
Электрод ионизации
Позиция на схеме: 54
|
| Elco VG 03.300 KL |
Электрод ионизации
Позиция на схеме: 54
|
| Elco VG 03.300 KN |
Электрод ионизации
Позиция на схеме: 54
|
| Elco VG 03.300 V KL |
Электрод ионизации
Позиция на схеме: 54
|
| Elco VG 03.300 V KN |
Электрод ионизации
Позиция на схеме: 54
|
| Elco VG 04.430 DUO KL |
Электрод ионизации
Позиция на схеме: 510
Узел: Смесительное устройство |
| Elco VG 04.430 DUO KN |
Электрод ионизации
Позиция на схеме: 510
Узел: Смесительное устройство |
| Elco VG 04.430 DUO PLUS KL |
Электрод ионизации
Позиция на схеме: 510
Узел: Смесительное устройство |
| Elco VG 04.430 DUO PLUS KN |
Электрод ионизации
Позиция на схеме: 510
Узел: Смесительное устройство |
| Elco VG 04.540 DUO PLUS KL |
Электрод ионизации
Позиция на схеме: 510
Узел: Смесительное устройство |
| Elco VG 04.540 DUO PLUS KN |
Электрод ионизации
Позиция на схеме: 510
Узел: Смесительное устройство |
| Elco VG 04.540 V KL |
Электрод ионизации
Позиция на схеме: 510
Узел: Смесительное устройство |
| Elco VG 04.540 V KN |
Электрод ионизации
Позиция на схеме: 510
Узел: Смесительное устройство |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
Технические характеристики
- Тип электрода
- ионизации
- Длина электрода
- 105 мм
- Размер фиксированной изоляции
- ⌀6.8 x 80 мм
- Размер стержня
- ⌀2 x 13.8 мм
- Единица продажи
- шт
- Артикул производителя
- 13007851
