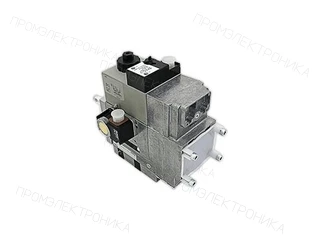

Газовый электромагнитный клапан Elco DMV-SE 512/11 S22 — 13007836
Электромагнитный газовый клапан. При заказе сверяйте обозначение исполнения, присоединения и электрические параметры.
Тип: Газовые электромагнитные клапаны · Макс. давление: 500 мбар
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Газовый электромагнитный клапан Elco DMV-SE 512/11 S22 — 13007836
Электромагнитный газовый клапан. При заказе сверяйте обозначение исполнения, присоединения и электрические параметры.
Параметры исполнения
- Максимальное избыточное давление
- 500 мбар
- Соединение на входе
- Rp 1 1/2"
- Соединение на выходе
- Rp 1 1/2"
Что сверить перед заказом
Укажите полную маркировку 13007836 и количество. Для замены приложите фотографию шильдика и требования к присоединениям, давлению, питанию и функции узла. Одинаковая серия или альтернативный артикул сами по себе не подтверждают взаимозаменяемость.
Документы и их языки приведены в разделе документации карточки, когда они доступны. Если нужного руководства нет, запросите его вместе с коммерческим предложением.
Альтернативные артикулы
- Elco
- 13005684
Применяемость
Артикул 13007836 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E5.450 G/F-ET KL |
Клапан DMV SE 512
Позиция на схеме: 403 2
Узел: Газовая арматура |
| Elco E5.450 G/F-ET KN |
Клапан DMV SE 512
Позиция на схеме: 403 2
Узел: Газовая арматура |
| Elco E5.600 G/F-ET KL |
Клапан DMV SE 512
Позиция на схеме: 403 2
Узел: Газовая арматура |
| Elco E5.600 G/F-ET KN |
Клапан DMV SE 512
Позиция на схеме: 403 2
Узел: Газовая арматура |
| Elco VECTRON EK 04 G/F-ETСерия; полное исполнение в каталоге не указано |
Газовый клапан DMV-SE 512/11 + T Rp 1½»
Позиция на схеме: 470 3
Узел: Газовая арматура |
| Elco VG 04.540 M KL |
Газовый клапан DMV-SE 512/11 + T Rp 1½»
Позиция на схеме: 470
Узел: Газовая арматура |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 04.540 M KN |
Газовый клапан DMV-SE 512/11 + T Rp 1½»
Позиция на схеме: 470
Узел: Газовая арматура |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
Технические характеристики
- Исполнение горелки
- прогрессивная-пневморегулируемая
- Электромагнитные клапаны V1 и V2
- Класс А
- Максимальное избыточное давление
- 500 мбар
- Диапазон входного давления газа
- от 15 до 500 мбар
- Назначение
- газовые горелки / комбинированные горелки
- Соединение на выходе
- Rp 1 1/2"
- Соединение на входе
- Rp 1 1/2"
- Диапазон выходного давления
- от 2 до 20 мбар
- Управление клапанами V1 и V2
- совместное
- Встроенный фильтр
- пакетный
- Единица продажи
- шт
- Артикул производителя
- 13007836
